Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
---|---|---|---|
Maß: | 1070*900*1310mm | Barcodesystem: | Code 1D 2D |
Fernbedienung: | Netz über TCP/IP | Betriebssystem: | Windows7 Professional |
Markieren: | PCBA-Elemente automatisierten optische Inspektions-Maschine,CER AOI Machine,PCBA-Elemente AOI Machine |
Shenzhen Wanbo High-Teche Co., Ltd. ist ein professioneller elektronischer Gerätehersteller, der R&D, Produktion und Verkäufe integriert und produziert: AOI-Testgerät, AI-Einsteckmaschine, lötende, Aufschmelzlöten, Verbindungsplattform, automatische Be- und Entladungs-Maschine, stapelnde Maschine, Eckenmaschine und andere Ausrüstung Welle; Das Lager hat Gebrauchtausrüstung: Panasonic-Platzierungsmaschine, Yamaha-Platzierungsmaschine, JUKI-Platzierungsmaschine, Samsungs-Platzierungsmaschine, inländische EZ-Durchlaufplatzierungsmaschine, inländische Plattformmaschinenplatzierungsmaschine, Druckmaschine, Aufschmelzlöten und andere Unterstützungsausrüstung; Das Lager hat Zusätze: Motoren, Bretter, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
Shenzhen Wanbo High-Teche Co., Ltd. hat ein Team des leitenden Ingenieurs mit der reichen Wartungserfahrung und sich spezialisiert, auf, eine Reihe Platzierungsmaschinen-Software- und -hardware-Wartung zur Verfügung zu stellen und zu überprüfen. Es schließt hauptsächlich JUKI Laser-Kopf-, CPU-Motherboardsub-cpu Brett, Achsenfahrer des Antriebsbrettes X/Y/Z/T, Hauptbrett, BildSteuerkarte, Input-/Outputbrett, JUKI-Servomotor, Kamera, AnzeigenTouch Screen, Servomotor und andere Wartung und Ersatzdienstleistungen ein. Die Gebühren der Firma sind angemessen, sind die Lagerzusätze genügend, ist der Wartungszyklus kurz, ist die einmalige Reparaturerfolgsquote hoch, und die Pearl River Deltaregion kann von Haustür zu Haustür, die Beauftragung, Wartung und Wartung zur Verfügung stellen Installation.
Unsere Firma hat Gebrauchtplatzierungsmaschinen für eine lange Zeit, kurze Maschinengebrauchszeit, gute Wartung, guter Produktionsstatus eingeführt, Überseemodellreservierung zur Verfügung stellt, Preisvorteil liegt auf der Hand, die Firma sich spezialisiert auf Platzierungsmaschinen, Einsteckmaschinen, SMT-Zusatzausrüstung und die Zusätze, die, der Handel aufbereiten, willkommen, um sich zu beraten!
Shenzhen Wanbo High-Teche Co., Ltd. befolgt das Prinzip der Aufrichtigkeit, der Einfachheit, des Pragmatismus und der Bescheidenheit, befolgt das Prinzip der suchenden Wahrheit von den Tatsachen, Gebrauchsprodukte als das Medium und nimmt die neue Form der Schaffung von IP-Dienstleistungen als die Geschäftsphilosophie an, versehen wir Kunden mit Lösungen, um den Sozialwert der Firma und des Teams zu verwirklichen.
Was kennt SMD Sie vermutlich nicht? Aber, wenn es um SMT-Platzierungsmaschinen geht, wissen möglicherweise viele Leute.
Der Unterschied zwischen SMD und SMT der SMT-Platzierungsmaschine:
SMD ist die Abkürzung von angebrachten Oberflächengeräten, die Durchschnitte: Oberflächenberggerät, ist es SMT (Oberflächenberg
Technologie) Komponenten, einschließlich CHIP, BESCHWICHTIGUNGSMITTEL, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM und so weiter.
Vor Oberflächenbergkomponenten wurden ungefähr zwei Jahrzehnten eingeführt und hineinführten in einer neuen Ära. Von den passiven Komponenten zu den Wirkanteilen und zu den integrierten Schaltungen,
Das Endergebnis ist ein Oberflächenberggerät (SMD) das über Auswahl-undplatzausrüstung zusammengebaut werden kann.
Für eine lange Zeit wurde es angenommen, dass alle Führungskomponenten schließlich in SMD-Paketen verfügbar sein würden.
SMT ist die Abkürzung der Oberflächenberg-Technologie, die bedeutet: Oberflächenmontagetechnik, die z.Z. die populärste Technologie und der Prozess in der Elektronikversammlungsindustrie ist.
SMT ist eine neue Generation der elektronischen Montagetechnik, die traditionelle elektronische Bauelemente in Geräte zusammendrückt, die nur einige Zehntel der Größe sind.
Infolgedessen wird elektronische Produktversammlung mit, hoher Zuverlässigkeit mit hoher Dichte, Miniaturisierung, niedrigen Kosten und Produktionsautomatisierung verwirklicht.
Diese miniaturisierte Komponente wird genannt: SMD-Gerät (oder SMC, Chipgerät). Die Prozessmethode des Zusammenbauens von Komponenten auf ein Druckbrett PWB wird den SMT-Prozess genannt.

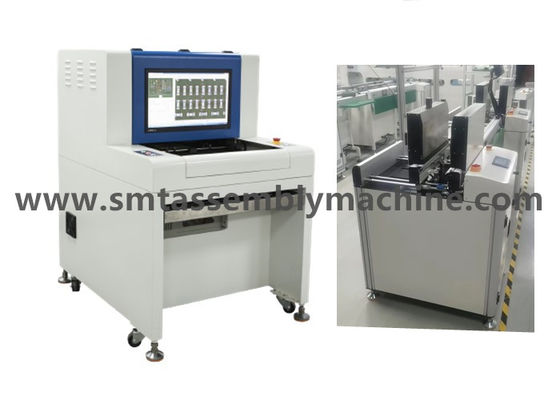

SZ-X1/X3TechnicalParameterderOffline-optischenInspektionsausrüstungAOI
Funktionsbeschreibung | |
Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
Kamera | Farbenreiche intelligente Digitalkamera |
Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungsgeschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> Optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> Optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
Spezielle Eigenschaften | Mehrfache Programme laufen gleichzeitig, stützen automatisches Rückrufprogramm; drehende Teile 0-359° (in 1°) |
Minimale Teilprüfung | 10µm: 01005chip u. 0.3pitch IC |
SPC und Prozessregelung | Rekordtestdaten während des Prozesses und Statistiken und Analyse durchzuführen, irgendein Bereich können Produktionsstatus ansehen und Qualitätsanalyse und Ertrag Excel, Txt und andere Dateiformate |
Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
Betriebssystem | Fachmann Windows7 |
Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
Pflichtenhefte | |
Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
Förderhöhe über dem Boden | 850 bis 920 Millimeter |
Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
Gerätgewicht | CA. 350KG |
Gerätformfaktor | 1070×900×1310mm (L×W×H) |
Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
