| Produktbezeichnung: | aoi | PCB überprüfen: | nach dem Rückflussofen |
|---|---|---|---|
| Kamera: | Vollfarbige CCD | Prüfmethode: | TOC, Histogramm, Übereinstimmung, Kurz, andere, Kamm, Pin |
| Mindestkomponenten: | 01005 Chip, 0,3 Pitch IC | Barcodesystem: | Kamera erkennt automatisch und sendet Barcode |
| Hervorheben: | Maschinen für die Schleifmaschinen,Inspektionsgeräte für AOI |
||
Offline-AOI-Inspektionsmaschine für die SMT-Produktionslinie nach dem Löt- oder Rückflussofensolden
Offline-AOI-Maschine mit hoher Präzision
Eigenschaften
1. geeignet für die Offline-Inspektion nach dem Rücklauflöten und nach dem Wellenlöten
2Netzwerkfähige Fernbedienung
3Die Plattform verwendet das japanische Stahlzeug Ace S50C, das eine hohe Härte und minimale Verformung aufweist, was den genauen und stabilen Betrieb der Maschine gewährleistet.
4. Importierte Schraubstäbe für einen reibungsloseren Betrieb
5. RRGB-koaxiale LED-Lichtquelle
6. Mehrere Algorithmen zur einfachen Bearbeitung komplexer Inspektionsumgebungen
7. Plattenbiegen automatische Kompensationsfunktion, flexible Board-Erkennung ist auch ausgezeichnet
8. Sicherheitslicht Vorhang Schutzsystem zur Sicherheit des Bedieners zu gewährleisten
9. deutsche CCD-Industrie-Kamera, japanische Linse, kann auch die Klarheit der Bildgebung während des Bewegungsprozesses gewährleisten
10Mit dem japanischen Mitsubishi Servo bewegt sich die Maschine genauer und reibungsloser (optional)
11. Programmieren ist einfach, und Sie können in ein paar Tagen beginnen (abhängig von der Fähigkeit Ihres Einzelnen zu lernen und zu akzeptieren)
12. SPC-Datenstatistiken, der gleiche Fehler mehrmals auftritt automatischer Alarm, wodurch der Produktionsprozess verbessert wird
Funktionsparameter
| Inspektionskommission | Überprüfen Sie die Leiterplatte nach dem SMT-Rückflussöfen. |
| Nachweismethode | TOC-Algorithmus, Histogramm-Algorithmus, Match-Algorithmus, Kurz-Algorithmus, OTHER-Algorithmus, CREST-Algorithmus, PIN-Algorithmus und viele andere internationale führende Algorithmen,Das System setzt seine Parameter automatisch nach verschiedenen Detektionspunkten.. |
| Kamera | Vollfarbige digitale Kamera. |
| Auflösung / Sichtbereich / Geschwindigkeit | Standard: 20 μm/Pixel Erkennungsgeschwindigkeit < 260 ms/FOV |
| Lichtquelle | LED-Lichtquelle mit hoher Helligkeit RRGB-Koaxialringturm (Farblicht) |
| Programmiermodus | Handschrift, automatischer Rahmen, automatischer CAD-Datenimport der entsprechenden Komponentenbibliothek. |
| Fernbedienung | Fernbedienung über das TCP 1 IP-Netzwerk, Anzeige, Start oder Stopp der Maschine, Änderung des Programms usw., jederzeit und überall. |

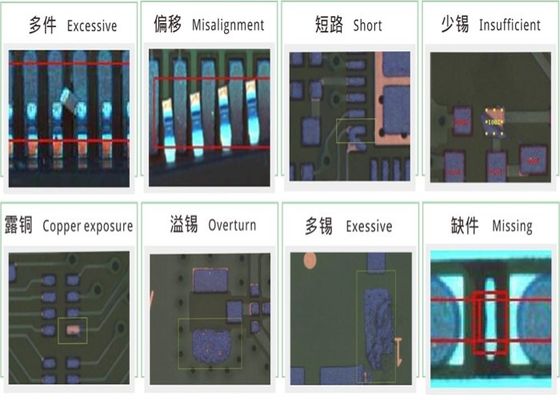

| Abdeckungstyp | Verschiebung, weniger Zinn, Kurzschluss, Verschmutzung, fehlende Teile, Verzerrung, Grabstein, Seite nach oben, umgedreht, falsches Stück, gebrochen, schwimmende Höhe, Polarität, Kaltschweißen, leeres Schweißen, Überlaufkleber, Zinnloch,Nicht ausstecken, usw. |
| Spezielle Funktion | Mehrere Programme laufen gleichzeitig, unterstützen automatisches Programm; kann 0-359 überprüfen. |
| Mindestteilprüfung | 10 um: 01005 Chip und 0,3 Pitch IC. |
| Zusammenfassung der Produktrechtlinien und Strichcodesystem für die Prozesssteuerung | Die Testdaten werden aufgezeichnet und statistisch analysiert und analysiert. Der Produktionsstatus und die Qualitätsanalyse können in jedem Bereich angezeigt werden, und Excel. Txt und andere Dateiformate können ausgeführt werden. |
| Barcode-System | Die Kamera erkennt und überträgt automatisch einen Barcode (1D- oder 2D-Code) und mehrere Markierungsfunktionen (einschließlich Bad Mark). |
| Servermodus | Mit dem zentralen Server können mehrere AOI-Daten zentral verwaltet werden. |
| Betriebssystem | Windows 7 Pro. |
| Ausgabe der Prüfergebnisse | 22 Zoll LCD-Monitor. |
Systemparameter
| PCB-Größenbereich | 50X 50mm (Min) ~ 430X 330mm (Max) |
| PCB-Durchmesser | 0.3 bis 5 mm |
| Kantenfreiheit des PCB-Klemmsystems | Oben: 3,5 mm Unten: 3,5 mm |
| Höchstgewicht der PCB | 3 kg |
| PCB-Krümmung | < 5 mm oder 2% der Diagonallänge des PCB |
| PCB-Höhe | Oberseite: 30 mm Unterseite: 60 mm |
| Fördersystem | Automatisch geöffnete und verstaute bilaterale Befestigungsstücke, die automatisch PCB-Beklammungsdeformationen kompensieren |
| Höhe des Förderers vom Boden | 850 bis 920 mm |
| Förderstrom | PCB bewegt sich in Richtung Y |
| Fahrer der X/Y-Plattform | Schraub- und Wechselstrom-Servomotorantrieb, PCB fixiert, Kamera bewegt sich in XY-Richtung; jede Einheit besteht CTQ-Zertifizierung |
| Stromversorgung | AC230V 50/60 Hz ist kleiner als 0,5 KVA |
| Luftdruck | Das ist nicht nötig. |
| Gewicht der Ausrüstung | Ungefähr 520 Kilo. |
| Abmessungen der Ausrüstung | 900 x 1070 x 1310 mm (LxWxH) |
| Umgebungstemperatur und Luftfeuchte | 10 ~ 35 °C 35 ~ 80% pH (keine Kondensation) |
| Sicherheit der Ausrüstung | Einhaltung der CE-Sicherheitsnormen |
