Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Abmessung: | 1070*900*1310mm | Barcodesystem: | 1D oder 2D Code |
| Fernbedienung: | Über TCP/IP Netz | Programmierungsbetrieb: | Handbuch und CAD-Datenimport |
| Hervorheben: | 1D AOI Inspection Machine,PCBA AOI Inspection Machine,2D AOI Machine |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. ist ein professioneller Hersteller von elektronischen Geräten, der Forschung und Entwicklung, Produktion und Vertrieb integriert und produziert: AOI-Prüfgeräte, AI-Plug-in-Maschine, Wellenlöten,Rückflusslöten, Anschlussplattform, automatische Lade- und Entlademaschine, Stapelmaschine, Eckmaschine und sonstige Ausrüstung; Das Lager verfügt über gebrauchte Ausrüstung: Panasonic Platziermaschine,Yamaha-Verstellmaschine, JUKI Platziermaschine, Samsung Platziermaschine, inländische EZ-Pass-Platziermaschine, inländische Plattform-Platziermaschine, Druckmaschine, Reflow-Lötmaschine und andere Hilfsgeräte;Das Lager verfügt über Zubehör: Motoren, Platten, Laserköpfe, Zubehör FEEDER, Düsen usw.

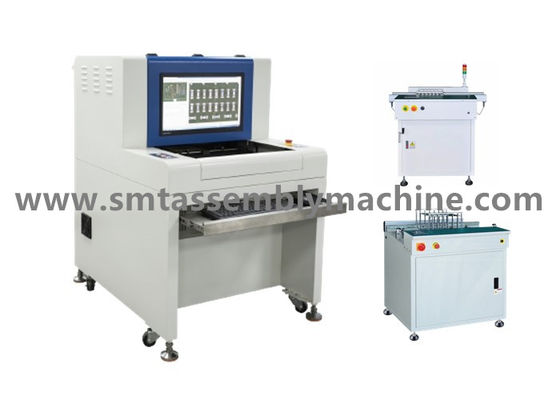

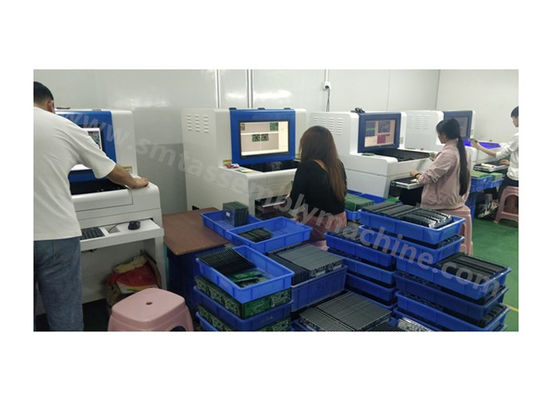

SZ-X1/X3 Offline-AOI Produkteinführung
1.AOI-Prinzip: Verwenden Sie moderne optische Prinzipien und Digitalkamera-Technologie, um das erfasste Objekt in Echtzeit zu fotografieren, das aufgenommene Bild durch Computer und spezielle Software zu analysieren und zu verarbeiten,und erzeugen automatisch Erkennungsergebnisse.
2. AOI-Funktion: Effektive AOI-Erkennungsrate: mehr als 99% (manuelle Erkennungsrate: etwa 70%);
Verringerung der Arbeitskräfte: 2-4 Personen pro Produktionslinie, hohe Erkennungswirksamkeit;
Durch die Zusammenfassung der Merkmale des Produkts können die Prozessfehler genau gezählt und wirksam kontrolliert werden.
Die Stabilität ist wesentlich höher als die der Arbeitskräfte, langfristiger Einsatz, die Gesamtkosten können erheblich reduziert werden;
Sie kann die Gesamtstärke des Unternehmens stärken und die allgemeine Wettbewerbsfähigkeit des Unternehmens effektiv verbessern.
3. Vorteile der AOI:
1) Überprüfbare Gegenstände
Nach dem Wellenlöten des DIP-Plugins: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, nicht ausgeschalteter Stift usw.
SMT: fehlende Teile, Fehlausrichtung, falsche Teile, Polarität umgekehrt, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten usw.
2) Leistungsstarke Software-Funktionen
◆Farbextraktion, statistische Analyse ◆Zeichenerkennung (OCR) ◆Farbdistanzanalyse
◆IC-Bridging ◆Schwarz-Weiß-Spezifische Schwerkraft-Analyse ◆Luminanz-Analyse
◆ Graphische Ähnlichkeitsanalyse ◆ CAD-Datenimport ◆ SPC-Statistikfunktion
◆ Betriebsmanagement ◆ Barcode-Scannen ◆ Offline-Programmierung
◆CAD-Datenfunktion ◆Automatische Identifizierung und Erkennung der Unterfläche ◆Mehrfacherkennung
◆ Mehrmaschinenverbindung ◆ Selbstgebaute Komponenten-Standardbibliothek ◆ Er kann tägliche, wöchentliche und monatliche Berichte erstellen und exportieren
◆Verbindbar mit mehreren Wartungsstationen
3) Präzisionsmechanische Konstruktion
◆Hohe Steifigkeit der Maschinenbasis, ein angemessener mechanischer Schwerpunkt, geringe Schwingungen während des Betriebs, schönes und großzügiges Aussehen
◆Genaue Schraubleitbahn, Drahtbahn
◆ Präzisions-automatische Vorrichtung, einfaches und schnelles Laden und Entladen von PCB
◆Exzellente Montagetechnik, um den stabilen Einsatz und die lange Lebensdauer der gesamten Maschine zu gewährleisten.
4) Stabile elektrische Steuerung
◆Servoantrieb, stabil und ausgereift
◆LS-Reife und stabile Bewegungssteuerung
◆EPIX - fortschrittliche Technologie zur Aufnahme und Verarbeitung von Bildern
◆OMRON verschiedene elektrische Geräte stabil, lange Lebensdauer
◆LAAP hochflexibles Schleppkettenkabel, dessen Lebensdauer 5 bis 8 Millionen Mal betragen kann
◆ Stabilität des Stromkreises, einfache Wartung, Sicherheit.
5) Wissenschaftliche Gestaltung der Lichtquelle
◆Philips-Lichtdioden
◆Die gesamte Verarbeitungstechnologie sorgt für die Genauigkeit des Lichtquellenbeleuchtungswinkels
◆ Strenge Helligkeitserkennung
◆Strict ageing test, garantierte Lebensdauer von 50.000 Stunden
◆ Durch wissenschaftliche Anwendung des dreifarbigen Lichtprinzips kann der Bauteil verschiedene Farben des Körpers aufweisen und in verschiedenen Winkeln gelötet werden, um genaue Erkennungszwecke zu erreichen.
SMT Patch-Linie automatisch
SMT-Produktionsanlagen mit SMT-Patches und Prüfgeräten
Hochlicht: Wählen und platzieren Sie die Vakuumdüse, SMT-Zuführung
Maschinen und Zubehör von Panasonic für die Platzierung von Waren der Baureihe CM
Komponentenplatziermaschine Mittel- und Hochgeschwindigkeitsplatziermaschine
SMT-Platziermaschine Panasonic-Platziermaschine
JUKI-Platziermaschine
Vollautomation Lade- und Entladewerk voll automatisiert
Lader Automatischer vollautomatischer Entlader
Automatisches Entladen 2 Ladebox DIP Steckermaschine DIP
Verbundmaschine PCB Puffer PCB Multifunktions-PCB Puffer
Mehrfunktions-PCB-Puffermaschine
Wellenlötmaschine Wellenlötmaschine
Vollautomatische Steckleitung DIP Steckkabel DIP
Vollautomatische DIP-Plug-in-Leitung Lösung
mit einer Leistung von mehr als 50 Watt
LED-Lampenperlen Splitterlinse Saugdüse
Optimale Bedingungen 0,155 Sek/Chip (23300CPH)
Yamaha-Zubehör für Verstellmaschinen
SMT Platziermaschine Yamaha YSM20 Yamaha YSM10
Yamaha YV100II Yamaha YV100Xe Yamaha Platziermaschine
Yamaha YV100Xe Platzierungsmaschine
Anzeige in der Maschine Anzeige der Maschine
SZ-X1/X3Technische Parameter von Offline-AOI-Optischen Inspektionsgeräten
| Funktionale Spezifikationen | |
| Prüfungsplatte | SMT-Rückflussöfen Vorrückflussöfen, Nachschaltplattenprüfung, Wellenlötenvorlöten, Wellenlöten nachschaltplattenprüfung |
| Nachweismethode | Farbextraktion, statistische Modellierung, Vollfarbbildvergleich, automatische Einstellung von Parametern nach verschiedenen Detektionspunkten (z. B. Verschiebung, Polarität, Kurzschluss usw.) |
| Kamera | Vollfarbige digitale Kamera |
| Auflösung/Sichtbereich/Geschwindigkeit |
Optional: 25 μm/Pixel FOV: 40,70 mm X 30,90 mm Erkennungsgeschwindigkeit < 270 ms/FOV Standard: 20 μm/Pixel FOV: 32,56 mm × 24,72 mm Erkennungsgeschwindigkeit < 260 ms/FOV Optional: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Erkennungsgeschwindigkeit < 240 ms/FOV Optional: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Erkennungsgeschwindigkeit < 220 ms/FOV |
| Lichtquelle | LED-Lichtquelle mit hoher Helligkeit RRGB-Koaxialringturm (Farblicht) |
| Programmiermodus | Manuelles Schreiben, automatisches Einrahmen, Import von CAD-Daten und automatische Korrespondenzbibliotheken |
| Besondere Merkmale | Mehrfache Programme laufen gleichzeitig, unterstützen automatisches Abrufprogramm; 0-359° Drehteile (in 1°) |
| Mindestprüfung eines Teils | 10 μm:01005 Chip und 0,3 Pitch IC |
| Zusammenfassung der Merkmale und Verfahren | Aufzeichnung von Testdaten während des gesamten Prozesses und Durchführung von Statistiken und Analysen, jeder Bereich kann den Produktionsstatus und die Qualitätsanalyse anzeigen und Excel, Txt und andere Dateiformate ausgeben |
| Barcode-System | Automatische Kameraerkennung und Übertragung von Barcodes (1D- oder 2D-Codes) und Multi-Mark-Funktion (einschließlich Bad Mark) |
| Servermodus | Mit einem zentralen Server können mehrere AOI-Datensätze zentral verwaltet werden |
| Betriebssystem | Windows7 Profi |
| Überprüfen Sie die Ausgabe des Ergebnisses | 22 Zoll LCD-Monitor |
| Systemspezifikationen | |
| Fördersystem | Automatisches Öffnen und Zurückziehen von bilateralen Befestigungen, automatische Kompensation von PCB-Bogenverformungen |
| Höhe des Förderers über dem Boden | 850 bis 920 mm |
| Förderströmung / Zeit | PCB bewegt sich in Y-Richtung Ein-/Auslaufzeit: 2,5 Sekunden |
| Fahrer der X/Y-Plattform | Schraubmotor angetrieben, Positionierungsgenauigkeit < 20μm; Die Leiterplatte ist fest und die Kamera bewegt sich in X-Richtung |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1 KVA / nicht erforderlich |
| Gewicht des Geräts | Ungefähr 350 Kilo. |
| Formfaktor des Geräts | 1070 × 900 × 1310 mm (L × W × H) |
| Umgebungstemperatur und Luftfeuchte | 10 ~ 35 °C 35 ~ 80% RH (nicht kondensierend) |
| Sicherheit der Ausrüstung | Er erfüllt die CE-Sicherheitsnormen |
Tipp: Der fehlende Rahmen des Widerstands ist der gleiche Detektionsrahmen wie der falsche Teilrahmen, der hauptsächlich Seidenfilter erkennt.
