Inspektions-Maschinen-Wasser Heater Board Patch Inspection SMTs optisches
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Maß: | 1070*900*1310mm | Kontrolle: | Elektrisches Warmwasserbereiterbedienfeld |
| Nachweismethode: | Helligkeit, Farbe, grafische Analyse | Entdeckungsabdeckung: | Heiße Anfeuchterbrett-Fleckeninspektion |
| Markieren: | Optische Inspektions-Maschine SMTs,Optische Inspektionsofflinemaschine,Maschine SMTs AOI |
||

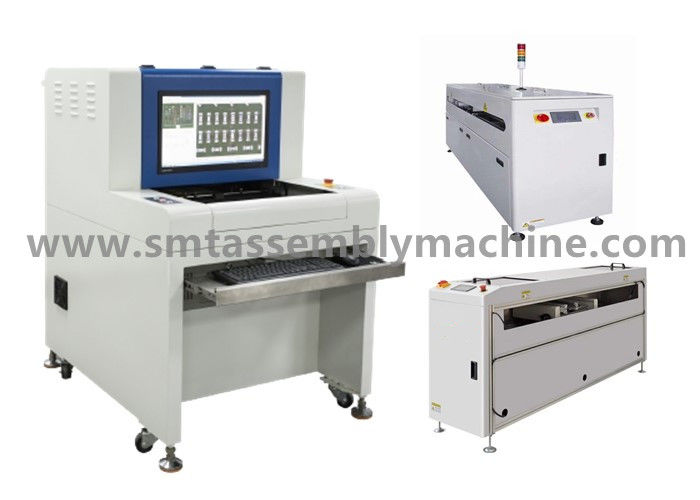

Inspektions-Maschinen-Wasser Heater Board Patch Inspection SMTs optisches
SMT automatisierte optische Warmwasserbereiter-Brettfleckeninspektion Yamaha YSM20 der Inspektion AOI
Automatisches Brett PWBs AOI Inspection Machine Inspection LED Anzeigefeld-PCBA
Automatisierte optische Inspektion SMT AOI überprüft das Computermonitor-Energiebrett
SMT-Flecken aoi Inspektion des Brettes des Tablets PCBA Sichtprüfung automatisierter optischer
Der Inspektions-Maschine AOI SMTs optischer Test die Qualität des Brettes des Druckers PCBA
Im Freien Offline-AOI SZ-X3 Sichtentdeckung Yamaha YS24 Flutlichtsendeleistungsbedienpult BADES
Shenzhen Wanbo High-Teche Co., Ltd. ist ein professioneller elektronischer Gerätehersteller, der R&D, Produktion und Verkäufe integriert und produziert: AOI-Testgerät, AI-Einsteckmaschine, lötende, Aufschmelzlöten, Verbindungsplattform, automatische Be- und Entladungs-Maschine, stapelnde Maschine, Eckenmaschine und andere Ausrüstung Welle; Das Lager hat Gebrauchtausrüstung: Panasonic-Platzierungsmaschine, Yamaha-Platzierungsmaschine, JUKI-Platzierungsmaschine, Samsungs-Platzierungsmaschine, inländische EZ-Durchlaufplatzierungsmaschine, inländische Plattformmaschinenplatzierungsmaschine, Druckmaschine, Aufschmelzlöten und andere Unterstützungsausrüstung; Das Lager hat Zusätze: Motoren, Bretter, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
SZ-X1/X3 Offline-AOI Photosensorhauptteilkonfigurationsliste
Bekannte Marke
Führungsschiene Taiwan Shangyin
Leitspindel Taiwan Shangyin
Spindelberg Taiwan Shangyin
Motoren und Antriebe Mitsubishi oder Panasonic
Kamera Farbe 5 Million Pixelkamera
Linse Utron von Japan
Sportkarte Raysay
Farbige Lichtquelle-Vier-Farbkoaxiallichtquelle RGB
Schlitz schaltet Omron
Schaltnetzteil Taiwan Mingwei
Durchsickernschutz Schneider/CHNT
Leeres Schneider/CHNT
Zwischenrelais Omron
SMT-Fleckenlinie automatisch
SMT-Fertigungsstraßeausrüstungsanzeige SMT-Flecken und Inspektionsausrüstung
Glanzpunkt: Auswahl- und Platzvakuumdüse, smt Zufuhr
Panasonic-Platzierungsmaschine cm-Reihenplatzierungsmaschine und -zusätze
Bestückungsmaschine Medium und Hochgeschwindigkeitsplatzierungsmaschine
SMT-Platzierungsmaschine Panasonic-Platzierungsmaschine
Platzierungsmaschine der Samsungs-Platzierungsmaschine JUKI
Vollautomatisierung Lader und Entlader vollautomatisch
Automatischer Voll-automatischer Entlader des Laders
Automatische BADeinsteckmaschine BAD Kasten des Entladers 2 ladendes
Ankoppeln Maschine PWB-Puffer PWB-Multifunktions-PWB-Puffers
Multifunktions-PWB-Puffermaschine
Wellen-Lötanlage-Wellen-Lötanlage
Voll-automatische Einstecklinie BADeinsteckkabel BAD
Einstecklinie Lösung des vollautomatischen BADES
Lötende Maschine der bleifreien Doppelwelle
LED-Lampe bördelt Chiplinse Saugdüse
Optimale Bedingungen 0,155 sek/Chip (23300CPH)
Yamaha-Platzierungsmaschine Yamaha-Zusätze
SMT-Platzierungsmaschine Yamaha YSM20 Yamaha YSM10
Platzierungsmaschine Yamahas YV100II Yamaha YV100Xe Yamaha
Platzierungsmaschine Yamahas YV100Xe

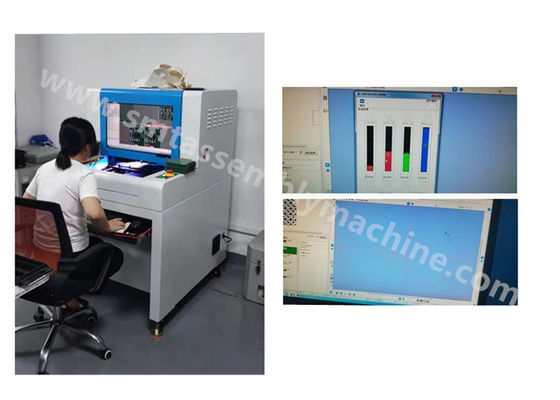

In-Maschinenansicht Maschinenanzeige
SZ-X1/X3TechnicalParameterderOffline-optischenInspektionsausrüstungAOI
| Funktionsbeschreibung | |
| Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
| Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
| Kamera | Farbenreiche intelligente Digitalkamera |
| Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungsgeschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> Optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> Optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
| Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
| Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
| Spezielle Eigenschaften | Mehrfache Programme laufen gleichzeitig, stützen automatisches Rückrufprogramm; drehende Teile 0-359° (in 1°) |
| Minimale Teilprüfung | 10µm: 01005chip u. 0.3pitch IC |
| SPC und Prozessregelung | Rekordtestdaten während des Prozesses und Statistiken und Analyse durchzuführen, irgendein Bereich können Produktionsstatus ansehen und Qualitätsanalyse und Ertrag Excel, Txt und andere Dateiformate |
| Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
| SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
| Betriebssystem | Fachmann Windows7 |
| Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
| Pflichtenhefte | |
| Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
| Förderhöhe über dem Boden | 850 bis 920 Millimeter |
| Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
| X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
| Gerätgewicht | CA. 350KG |
| Gerätformfaktor | 1070×900×1310mm (L×W×H) |
| Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
| Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
