Produktdetails:
Zahlung und Versand AGB:
|

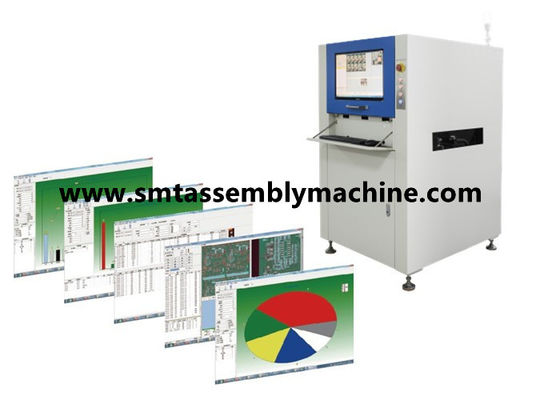

| Produktbezeichnung: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Abmessung: | 1070*900*1310mm | Kontrolle: | LED-Anzeigefeld |
| Ermittlungsmethode: | Farbe, Helligkeit, grafische Analyse | Entdeckungsabdeckung: | LED zeigt Plattenlötmittel-Gelenkkurzschlüsse |
| Hervorheben: | PWB AOI Inspection Machine,Hochgeschwindigkeits-AOI Inspection Machine,PWB AOI Machine |
||
Shenzhen Wanbo Hightech Co., Ltd. produziert AOI-Testgeräte, AI-Plug-in-Maschine, Wellenlöten, Rückflusslöten, Verbindungsplattform, automatisches Ladegerät, Stapler,Eckmaschine und sonstige Ausrüstung;
Verkauf von gebrauchten Montagegeräten: Matsushita-Montagegeräte, Yamaha-Montagegeräte, JUKI-Montagegeräte, Samsung-Montagegeräte, inländische EZ-Pass- und Plattformmontagegeräte, Druckmaschinen,Rückflusslöten, Löten und sonstige Hilfsgeräte;
Verkauf von Zubehör: Motoren, Platten, Laserköpfe, Zubehör FEEDER, Düsen usw.
LED-Lampenperlen Chip-Linsen
Optimale Bedingungen 0,155 Sek/Chip (23300CPH)
Yamaha-Verstellmaschine
Saugdüse
Yamaha-Zubehör
SMT-Verstellmaschine
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II
Yamaha YV100Xe
Yamaha YV100Xe Platzierungsmaschine
Ansicht innerhalb der Maschine
Anzeige der Maschine
SMT-Pflasterleitung
Anzeige für SMT-Produktionsanlagen
SMT-Patches und Inspektionsgeräte
Hochlicht: Wählen und platzieren Sie die Vakuumdüse, SMT-Zuführung
Maschinen und Zubehör von Panasonic für die Platzierung von Waren der Baureihe CM
Komponentenplatziermaschine
Maschinen für die mittlere und hohe Drehzahl
SMT-Verstellmaschine
Maschine zur Verlegung von Panasonic
Yamaha-Verstellmaschine
Samsun-Platzierungsmaschine
JUKI Platziermaschine
Automatisch
Vollautomation
Lade- und Entladeanlage vollautomatisch
Lader automatisch
Vollautomatisches Entladen
Automatisches Entladen
2 Ladeboxen
Anschlagmaschine
PCB-Puffer
Multifunktions-PCB-Puffer
Mehrfunktions-PCB-Puffermaschine
Maschine zum Wellenlöten
Maschine zum Wellenlöten
Vollautomatische Steckerleitung
DIP-Steckerkabel
Vollautomatische DIP-Plug-in-Leitung Lösung
DIP-Plugin-Maschine DIP
mit einer Leistung von mehr als 50 Watt

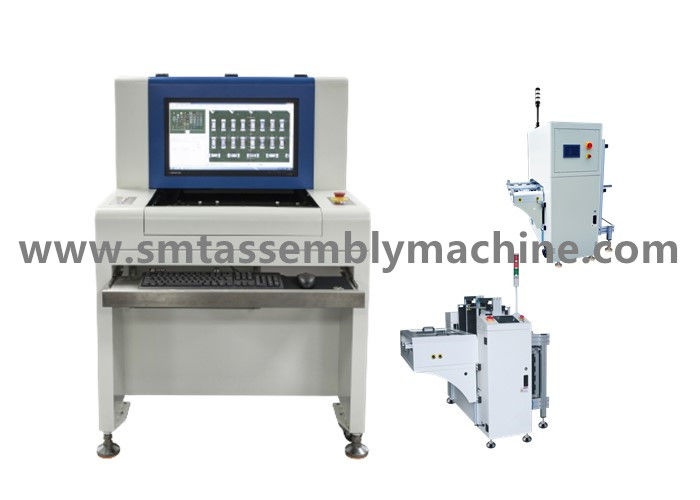

SZ-X1/X3Technische Parameter von Offline-AOI-Optischen Inspektionsgeräten
| Funktionale Spezifikationen | |
| Prüfungsplatte | SMT-Rückflussöfen Vorrückflussöfen, Nachschaltplattenprüfung, Wellenlötenvorlöten, Wellenlöten nachschaltplattenprüfung |
| Nachweismethode | Farbextraktion, statistische Modellierung, Vollfarbbildvergleich, automatische Einstellung von Parametern nach verschiedenen Detektionspunkten (z. B. Verschiebung, Polarität, Kurzschluss usw.) |
| Kamera | Vollfarbige digitale Kamera |
| Auflösung/Sichtbereich/Geschwindigkeit |
Optional: 25 μm/Pixel FOV: 40,70 mm X 30,90 mm Erkennungsgeschwindigkeit < 270 ms/FOV Standard: 20 μm/Pixel FOV: 32,56 mm × 24,72 mm Erkennungsgeschwindigkeit < 260 ms/FOV Optional: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Erkennungsgeschwindigkeit < 240 ms/FOV Optional: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Erkennungsgeschwindigkeit < 220 ms/FOV |
| Lichtquelle | LED-Lichtquelle mit hoher Helligkeit RRGB-Koaxialringturm (Farblicht) |
| Programmiermodus | Manuelles Schreiben, automatisches Einrahmen, Import von CAD-Daten und automatische Korrespondenzbibliotheken |
| Besondere Merkmale | Mehrfache Programme laufen gleichzeitig, unterstützen automatisches Abrufprogramm; 0-359° Drehteile (in 1°) |
| Mindestprüfung eines Teils | 10 μm:01005 Chip und 0,3 Pitch IC |
| Zusammenfassung der Merkmale und Verfahren | Aufzeichnung von Testdaten während des gesamten Prozesses und Durchführung von Statistiken und Analysen, jeder Bereich kann den Produktionsstatus und die Qualitätsanalyse anzeigen und Excel, Txt und andere Dateiformate ausgeben |
| Barcode-System | Automatische Kameraerkennung und Übertragung von Barcodes (1D- oder 2D-Codes) und Multi-Mark-Funktion (einschließlich Bad Mark) |
| Servermodus | Mit einem zentralen Server können mehrere AOI-Datensätze zentral verwaltet werden |
| Betriebssystem | Windows7 Profi |
| Überprüfen Sie die Ausgabe des Ergebnisses | 22 Zoll LCD-Monitor |
| Systemspezifikationen | |
| Fördersystem | Automatisches Öffnen und Zurückziehen von bilateralen Befestigungen, automatische Kompensation von PCB-Bogenverformungen |
| Höhe des Förderers über dem Boden | 850 bis 920 mm |
| Förderströmung / Zeit | PCB bewegt sich in Y-Richtung Ein-/Auslaufzeit: 2,5 Sekunden |
| Fahrer der X/Y-Plattform | Schraubmotor angetrieben, Positionierungsgenauigkeit < 20μm; Die Leiterplatte ist fest und die Kamera bewegt sich in X-Richtung |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1 KVA / nicht erforderlich |
| Gewicht des Geräts | Ungefähr 350 Kilo. |
| Formfaktor des Geräts | 1070 × 900 × 1310 mm (L × W × H) |
| Umgebungstemperatur und Luftfeuchte | 10 ~ 35 °C 35 ~ 80% RH (nicht kondensierend) |
| Sicherheit der Ausrüstung | Er erfüllt die CE-Sicherheitsnormen |
Tipp: Der fehlende Rahmen des Widerstands ist der gleiche Detektionsrahmen wie der falsche Teilrahmen, der hauptsächlich Seidenfilter erkennt.
