Brett-Sicht-AOI Inspection Machines SMT des Tablet-PCBA Flecken
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung

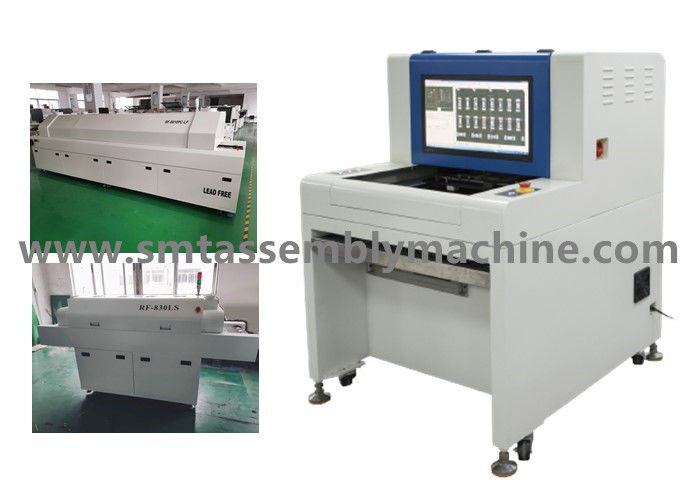

| Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Maß: | 1070*900*1310mm | Kontrolle: | Überprüfen Sie die Lötmittelgelenke auf dem Druckersteckfeld |
| Nachweismethode: | Zahl Ähnlichkeitsanalyse | Entdeckungsabdeckung: | Lötmittelgelenk des Druckersteckfelds |
| Markieren: | Brett AOI Inspection Machine des Tablet-PCBA,Sicht-AOI Inspection Machine,SMT-Flecken AOI Machine |
||
SMT-Flecken aoi Inspektion des Brettes des Tablets PCBA Sichtprüfung automatisierter optischer
Der Inspektions-Maschine AOI SMTs optischer Test die Qualität des Brettes des Druckers PCBA
Im Freien Offline-AOI SZ-X3 Sichtentdeckung Yamaha YS24 Flutlichtsendeleistungsbedienpult BADES
Sendeleistungsbedienpult der Straßenlaterne BAD AOI Inspection Machines starkes im Freien
Maschinensteuerqualität SMTs AOI SZ-X3 für Sendeleistungsbedienpult 100W 200W im Freien
Offline-AOI SZ-X3 Qualitätsentdeckung des LED-Lampensendeleistungsbedienpultes nachdem dem Schweißen
Kontrolliert optische Inspektionsausrüstung AOI SZ-X3 die Autonavigationskontrollorgane
Überprüft optisches Testgerät AOI die Steuerqualität der selfie Stangenplatte
Shenzhen Wanbo High-Teches Co., Ltd. produziert AOI-Testgerät, AI-Einsteckmaschine, die lötende, Aufschmelzlötenlöten, Verbindungsplattform, automatischer Lader, Stapler, Eckenmaschine und andere Ausrüstung Welle;

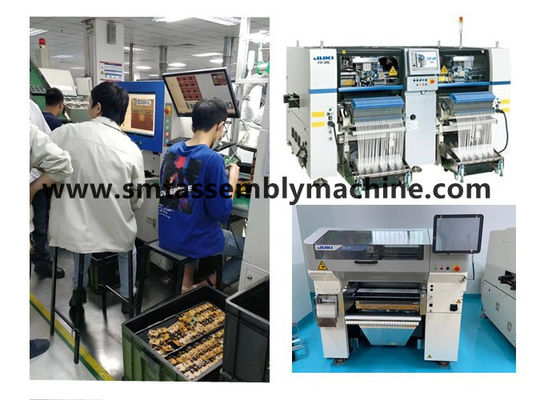

Verkäufe von Gebraucht-mounters: Matsushita-mounters, Yamaha-mounters, JUKI-mounters, Samsungs-mounters, inländische EZ-Durchlauf mounters und inländische Plattform mounters, Druckmaschinen, Aufschmelzlöten lötende und andere Unterstützungsausrüstung;
Zusatzverkäufe: Motoren, Platten, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
Starke Software-Funktionalität
1. Farbextraktion, statistische Analyse, off-line programmierende SPC-statistische Funktion;
2. Zeichenerkennung (OCR). Management-Barcodescannen der Operation waagerecht ausgerichtetes;
3. Farbabstandsanalyse, multi Maschinenverbindung, Schwarzweiss-Dichteanalyse
4. IC-Brückenselbst gebaut Teilstandardbibliothek;
5. automatische Anerkennung und Entdeckung der Grundfläche der Helligkeitsanalyse;
6. CAD-Datenimportfunktion, die tägliches erzeugen und exportieren kann, wöchentlich, und monatliche Berichte;
7. Diagrammähnlichkeitsanalyse für multi Plattenentdeckung.
Saugdüsenkategorie komplett
Düse der konvexen Linse
Panasonic-Chipmounter und -zusätze
Anzeige einer Arten SMD-Komponenten
Undertake fertigte Düsengeschäft besonders an

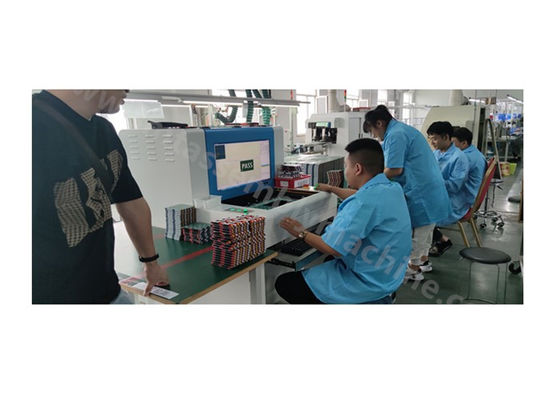

Fall-Fabrik
Panasonic-mounter CM602-L
Inspektionsausrüstung
AOI-Testgerät
PCBA-Brett für die Entdeckung von SMD
Offlinemaschine
On-line-Maschine
Bretter des Tests PCBA
Nach-Wellenofeninspektion
AOI-Fall
Entdeckungsfähigkeit
Entdeckung von PCBA-Produkten
SZ-X1/X3TechnicalParameterderOffline-optischenInspektionsausrüstungAOI
| Funktionsbeschreibung | |
| Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
| Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
| Kamera | Farbenreiche intelligente Digitalkamera |
| Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungsgeschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> Optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> Optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
| Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
| Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
| Spezielle Eigenschaften | Mehrfache Programme laufen gleichzeitig, stützen automatisches Rückrufprogramm; drehende Teile 0-359° (in 1°) |
| Minimale Teilprüfung | 10µm: 01005chip u. 0.3pitch IC |
| SPC und Prozessregelung | Rekordtestdaten während des Prozesses und Statistiken und Analyse durchzuführen, irgendein Bereich können Produktionsstatus ansehen und Qualitätsanalyse und Ertrag Excel, Txt und andere Dateiformate |
| Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
| SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
| Betriebssystem | Fachmann Windows7 |
| Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
| Pflichtenhefte | |
| Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
| Förderhöhe über dem Boden | 850 bis 920 Millimeter |
| Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
| X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
| Gerätgewicht | CA. 350KG |
| Gerätformfaktor | 1070×900×1310mm (L×W×H) |
| Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
| Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
