Brett CER PWBs Aoi Machine Test Quality Of Drucker-PCBA
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Maß: | 1070*900*1310mm | Kontrolle: | Überprüfen Sie die Qualität der Druckerkontrollorgane |
| Nachweismethode: | Waagerecht ausgerichtetes Management der Operation | Entdeckungsabdeckung: | Druckerbrett IC-Diodenlötmittelgelenk |
| Markieren: | CER PWB Aoi Machine,Hochgeschwindigkeits-PWB Aoi Machine,Hochgeschwindigkeits-Aoi Machine For Pcb |
||

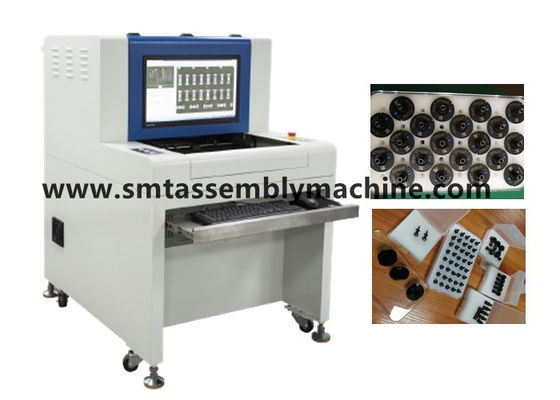

Der Inspektions-Maschine AOI SMTs optischer Test die Qualität des Brettes des Druckers PCBA
Im Freien Offline-AOI SZ-X3 Sichtentdeckung Yamaha YS24 Flutlichtsendeleistungsbedienpult BADES
Sendeleistungsbedienpult der Straßenlaterne BAD AOI Inspection Machines starkes im Freien
Maschinensteuerqualität SMTs AOI SZ-X3 für Sendeleistungsbedienpult 100W 200W im Freien
Offline-AOI SZ-X3 Qualitätsentdeckung des LED-Lampensendeleistungsbedienpultes nachdem dem Schweißen
Kontrolliert optische Inspektionsausrüstung AOI SZ-X3 die Autonavigationskontrollorgane
Überprüft optisches Testgerät AOI die Steuerqualität der selfie Stangenplatte
Shenzhen Wanbo High-Teches Co., Ltd. produziert AOI-Testgerät, AI-Einsteckmaschine, die lötende, Aufschmelzlötenlöten, Verbindungsplattform, automatischer Lader, Stapler, Eckenmaschine und andere Ausrüstung Welle;
Verkäufe von Gebraucht-mounters: Matsushita-mounters, Yamaha-mounters, JUKI-mounters, Samsungs-mounters, inländische EZ-Durchlauf mounters und inländische Plattform mounters, Druckmaschinen, Aufschmelzlöten lötende und andere Unterstützungsausrüstung;
Zusatzverkäufe: Motoren, Platten, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
Starke Software-Funktionalität
1. Farbextraktion, statistische Analyse, off-line programmierende SPC-statistische Funktion;
2. Zeichenerkennung (OCR). Management-Barcodescannen der Operation waagerecht ausgerichtetes;
3. Farbabstandsanalyse, multi Maschinenverbindung, Schwarzweiss-Dichteanalyse
4. IC-Brückenselbst gebaut Teilstandardbibliothek;
5. automatische Anerkennung und Entdeckung der Grundfläche der Helligkeitsanalyse;
6. CAD-Datenimportfunktion, die tägliches erzeugen und exportieren kann, wöchentlich, und monatliche Berichte;
7. Diagrammähnlichkeitsanalyse für multi Plattenentdeckung.
Technische Parameter der Offline-optischen Inspektionsausrüstung AOI
Funktionsbeschreibung
Geprüfter Leiterplatte SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende
Nachweismethode-Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.)
Farbenreiche intelligente Digitalkamera der Kamera
Entschließung/Sichtweite/Geschwindigkeit optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungsgeschwindigkeit< 270ms="">
Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms>
Optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms="">
Optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms="">
des ringturms LED der Helligkeit RRGB der Lichtquelle hohe KoaxialLichtquelle (Farblicht)
Manuelles Schreiben des Programmierungsbetriebs, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken
Fernsteuerungsfernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen
Ermitteln Sie die Abdeckungsart Ausgleich, weniger Zinn, Kurzschluss, Verschmutzung, fehlende Teile, Gehrung, Stellungsmonument, die stehende Seite, Leicht schlagen, falsche Teile, Schaden, sich hin- und herbewegende Höhe, Polarität, virtuelles löten, leeres Schweißen, Kleberspillage, Zinnloch, Stift nicht heraus, usw.
Mehrfache Programme der speziellen Eigenschaften gleichzeitig laufen gelassen, Stützautomatisches Rückrufprogramm; drehende Teile 0-359° (in 1°)
Minimale Teilprüfung 10µm: 01005chip u. 0.3pitch IC
SPC und Prozessverordnungssatztestdaten während des Prozesses und Statistiken und Analyse durchzuführen, irgendein Bereich können Produktionsstatus ansehen und Qualitätsanalyse und Ertrag Excel, Txt und andere Dateiformate
Automatische Kameraanerkennung des Barcodesystems und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note)
SERVER MODE unter Verwendung eines zentralen Servers, einige AOI-Dateien kann zentral gehandhabt werden
Betriebssystem-Fachmann Windows7
Überprüfen Sie den Ergebnisertrag 22 Zoll LCD-Monitor
Pflichtenhefte
PWB-Größenstrecke 50×50mm (Minute) ~430×330mm (maximal)
PWB-Stärkestrecke 0,3 bis 5 Millimeter
PWB-Spannsystemrand-Freigabe SPITZE: 3,5 Millimeter-Unterseite: 3,5 Millimeter
Maximales PWB-Gewicht 3KG
Shenzhen Wanbo High-Teche Co., Ltd. befolgt das Prinzip der Aufrichtigkeit, der Einfachheit, des Pragmatismus und der Bescheidenheit, befolgt das Prinzip der suchenden Wahrheit von den Tatsachen, Gebrauchsprodukte als das Medium und nimmt die neue Form der Schaffung von IP-Dienstleistungen als die Geschäftsphilosophie an, versehen wir Kunden mit Lösungen, um den Sozialwert der Firma und des Teams zu verwirklichen.
SZ-X1/X3
| NEIN. | Name | Marke | Einheit | Quantität |
| 1 | Führungsschiene | Taiwan Shangyin | PCS | 4 |
| 2 | Leitspindel | Taiwan Shangyin | PCS | 2 |
| 3 | Spindelberg | Taiwan Shangyin | Sätze | 2 |
| 4 | Motoren und Antriebe | Mitsubishi oder Panasonic | Sätze | 2 |
| 5 | Kamera | Farbe 5 Million Pixelkamera | Sätze | 1 |
| 6 | Linse | Utron von Japan | PCS | 1 |
| 7 | Sportkarte | Raysay | Sätze | 1 |
| 8 | Farbige Lichtquelle | Vier-Farbkoaxiallichtquelle RGB | Sätze | 1 |
| 9 | Schlitzschalter | Omron | PCS | 2 |
| 10 | Schaltnetzteil | Taiwan Mingwei | PCS | 1 |
| 11 | Durchsickernschutz | Schneider/CHNT | PCS | 1 |
| 12 | Leer | Schneider/CHNT | PCS | 3 |
| 13 | Zwischenrelais | Omron | Sätze | 2 |
| Ipc-Konfiguration | Computer | Ipc-Fahrgestelle | PCS | 1 |
| Anzeige | Lenovo 22" | PCS | 1 | |
| CPU | Viererkabelkern Intels i5 | Sätze | 1 | |
| mainboard | Industrielles Steuermotherboard | |||
| Gedächtnis | Kingston 4G | |||
| Festplatte | SSD 250G | |||
| Fahrgestellestromversorgung | 350W |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
