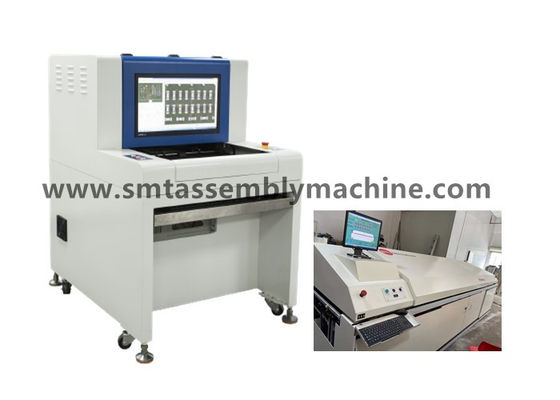

PCBAS automatisierte optische Inspektions-Geräteprüfungs-Steuerqualität von Selfie Rod Plate
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Maß: | 1070*900*1310mm | Kontrolle: | Ermitteln Sie selfie Stockplatten |
| Nachweismethode: | Schwarzweiss-Dichteanalyse | Entdeckungsabdeckung: | Mehr Zinn, Zinnloch, weniger Zinn Tin Cave |
| Markieren: | PCBAS automatisierte optische Inspektionsmaschine,schnelle automatisierte optische Inspektionsmaschine,Offline-aoi Inspektionsausrüstung |
||
Überprüft optisches Testgerät AOI die Steuerqualität der selfie Stangenplatte
Überprüft Offline-AOI Entdeckungsgerät SZ-X3 SMTs USB-Fanbrettkurzschluß
Inspektions-Ausrüstungskontrollen SMTs lockern Offline-AOI SZ-X3 das Leiterplattelöten auf
Offline-Visions-Inspektions-Auto-Aufladungsauflagen-Auswahl AOI SZ-X3 und Platz-Ausrüstung Yamaha YS20
Shenzhen Wanbo High-Teche Co., Ltd. ist ein professioneller elektronischer Gerätehersteller, der R&D, Produktion und Verkäufe integriert und produziert: AOI-Testgerät, AI-Einsteckmaschine, lötende, Aufschmelzlöten, Verbindungsplattform, automatische Be- und Entladungs-Maschine, stapelnde Maschine, Eckenmaschine und andere Ausrüstung Welle; Das Lager hat Gebrauchtausrüstung: Panasonic-Platzierungsmaschine, Yamaha-Platzierungsmaschine, JUKI-Platzierungsmaschine, Samsungs-Platzierungsmaschine, inländische EZ-Durchlaufplatzierungsmaschine, inländische Plattformmaschinenplatzierungsmaschine, Druckmaschine, Aufschmelzlöten und andere Unterstützungsausrüstung; Das Lager hat Zusätze: Motoren, Bretter, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
AOI-Testgerät, zum von PCBA-Brett zu ermitteln:
Mehr Zinn, weniger Zinn, Zinnlöcher, Kurzschluss, keine Stifte, etc.
Nach SMT-Ofen: fehlende Teile, Versetzung, Teilfehler, Falschpolung, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
AOI-Funktion: Effektive Aufklärungsrate AOI: vorbei 99% (manuelle Aufklärungsrate ist ungefähr 70%);
Verringern Sie Arbeits: 2-4 Menschen pro Fertigungsstraße, hohe Prüfungsleistungsfähigkeit;
Durch die SPC-Funktion können Prozessdefekte genau gezählt werden und effektiv gesteuert werden;
AOI-Prinzip: Verwenden Sie moderne optische Prinzipien und Digitalkameratechnologie, um Realzeitfotos von ermittelten Gegenständen zu machen,
Analysieren Sie und verarbeiten Sie die gefangengenommenen Bilder durch Computer und fachkundige Software, und erzeugen Sie automatisch Entdeckungsergebnisse.
Die Stabilität ist viel höher als Handarbeit, und langfristiger Gebrauch kann die Gesamtkosten erheblich verringern;
YAMAHA-vollständige Auswahl von Platzierungsmaschinen:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
Samsungs-Vollplatzierungsmaschine:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
SZ-X1 technische Parameter/X3 der Offline-optischen Inspektionsausrüstung AOI
| Funktionsbeschreibung | |
| Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
| Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
| Kamera | Farbenreiche intelligente Digitalkamera |
| Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungs-Geschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
| Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
| Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
| Fernbedienung | Fernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen |
| Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
| SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
| Betriebssystem | Fachmann Windows7 |
| Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
| Pflichtenhefte | |
| PWB-Größenstrecke | 50×50mm (Minute) ~430×330mm (maximal) |
| PWB-Stärkestrecke | 0,3 bis 5 Millimeter |
| PWB-Spannsystemrandfreigabe | SPITZE: 3,5 Millimeter-Unterseite: 3,5 Millimeter |
| Maximales PWB-Gewicht | 3KG |
| PWB-Flex | <5mm or="" 2=""> |
| PWB-Spitze und Stellnetzhöhe | PWB-Oberseite: 30 Millimeter PWB-Unterseite: 60 Millimeter |
| Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
| Förderhöhe über dem Boden | 850 bis 920 Millimeter |
| Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
| X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
| Gerätgewicht | CA. 350KG |
| Gerätformfaktor | 1070×900×1310mm (L×W×H) |
| Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
| Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
