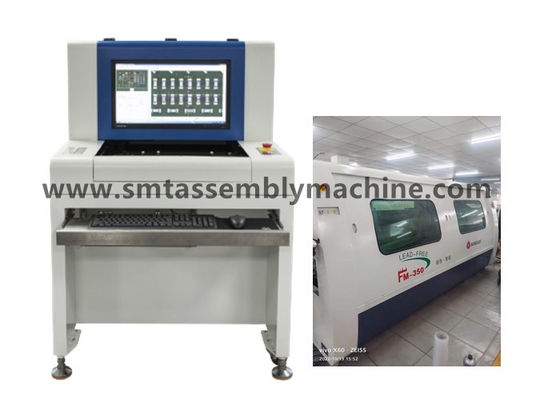

SMT Offline-AOI Inspection Machine SZ-X3 überprüft USB-Fan-Brett-Kurzschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Maß: | 1070*900*1310mm | Kontrolle: | Brett Fanstromkreis |
| Nachweismethode: | von der Entdeckung der automatischen Anerkennung der Unterseite | Entdeckungsabdeckung: | Mehr Zinn, Zinnloch, weniger Zinn |
| Markieren: | SMT Offline-AOI Inspection Machine,Offline-SMT AOI Inspection Machine,Offline-aoi PWB-Maschine |
||
Überprüft Offline-AOI Entdeckungsgerät SZ-X3 SMTs USB-Fanbrettkurzschluß
Inspektions-Ausrüstungskontrollen SMTs lockern Offline-AOI SZ-X3 das Leiterplattelöten auf
Offline-Visions-Inspektions-Auto-Aufladungsauflagen-Auswahl AOI SZ-X3 und Platz-Ausrüstung Yamaha YS20
Auswahl- und Platzausrüstung JUKI2050 Offline-AOI SZ-X3 ermittelt die Aufladungsplatte
AOI Inspection Machines SZ-X3 Brett Yamaha YS20 des Inspektions-Reis-Kocher-PCBA
Maschine Yamahas YS10 SMT, nachdem AOI SZ-X3 Handyladegerät-Energiestreifen ermittelt
Yamaha YS24 führte Auswahl und Vision der Platzmaschine AOI SZ-X3 ermitteln Tastaturbrett
Kopfhörerbrett bluetooth Entdeckung Maschine Offline-AOI SZ-X3 Yamahas YS12 SMT
Automatische Auswahl SMTs und Entdeckungsmäuseteilbrett der Platz-Maschine AOI SZ-X3
Shenzhen Wanbo High-Teche Co., Ltd. ist ein professioneller elektronischer Gerätehersteller, der R&D, Produktion und Verkäufe integriert und produziert: AOI-Testgerät, AI-Einsteckmaschine, lötende, Aufschmelzlöten, Verbindungsplattform, automatische Be- und Entladungs-Maschine, stapelnde Maschine, Eckenmaschine und andere Ausrüstung Welle; Das Lager hat Gebrauchtausrüstung: Panasonic-Platzierungsmaschine, Yamaha-Platzierungsmaschine, JUKI-Platzierungsmaschine, Samsungs-Platzierungsmaschine, inländische EZ-Durchlaufplatzierungsmaschine, inländische Plattformmaschinenplatzierungsmaschine, Druckmaschine, Aufschmelzlöten und andere Unterstützungsausrüstung; Das Lager hat Zusätze: Motoren, Bretter, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
Die Funktion des AOI-Testgeräts ist, PCBA-Brettsteuerdefekte Produkte zu ermitteln.

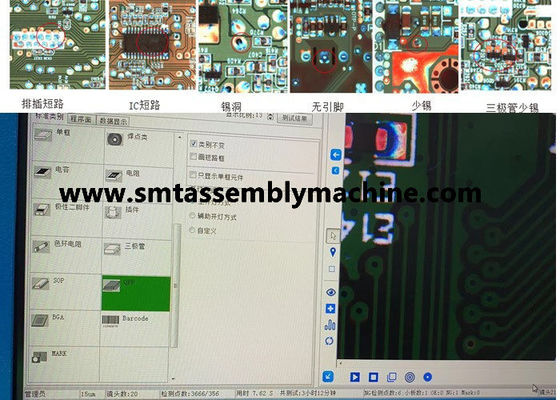

Nach dem Wellenlöten der BAD-Steckverbindung: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, Stift nicht heraus, etc.
Nach SMT-Ofen: fehlende Teile, Versetzung, falsche Teile, Polaritätsrückseite, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
YAMAHA-vollständige Auswahl von Platzierungsmaschinen:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
Samsungs-Vollplatzierungsmaschine:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
SZ-X1 technische Parameter/X3 der Offline-optischen Inspektionsausrüstung AOI
| Funktionsbeschreibung | |
| Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
| Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
| Kamera | Farbenreiche intelligente Digitalkamera |
| Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungs-Geschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
| Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
| Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
| Fernbedienung | Fernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen |
| Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
| SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
| Betriebssystem | Fachmann Windows7 |
| Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
| Pflichtenhefte | |
| PWB-Größenstrecke | 50×50mm (Minute) ~430×330mm (maximal) |
| PWB-Stärkestrecke | 0,3 bis 5 Millimeter |
| PWB-Spannsystemrandfreigabe | SPITZE: 3,5 Millimeter-Unterseite: 3,5 Millimeter |
| Maximales PWB-Gewicht | 3KG |
| PWB-Flex | <5mm or="" 2=""> |
| PWB-Spitze und Stellnetzhöhe | PWB-Oberseite: 30 Millimeter PWB-Unterseite: 60 Millimeter |
| Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
| Förderhöhe über dem Boden | 850 bis 920 Millimeter |
| Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
| X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
| Gerätgewicht | CA. 350KG |
| Gerätformfaktor | 1070×900×1310mm (L×W×H) |
| Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
| Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
