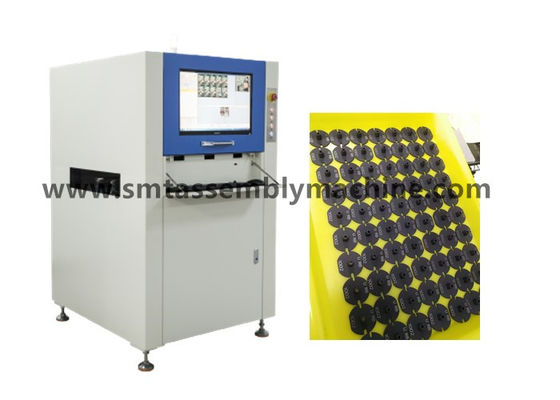

Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
---|---|---|---|
Maß: | 1070*900*1310mm | Kontrolle: | FanLeiterplatte |
Nachweismethode: | Entdeckung der automatischen Anerkennung der Unterseite | Entdeckungsabdeckung: | Mehr Zinn, weniger Zinn, Zinnloch |
Markieren: | Optische Inspektionsmaschine der Fan-Leiterplatte,Optische Inspektionsmaschine PCBAS,Offline-PWB-aoi Maschine |

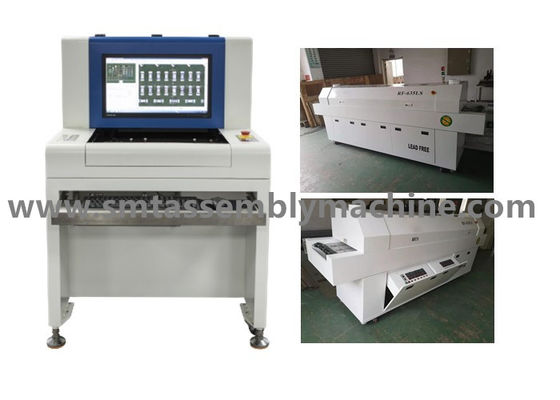

Shenzhen Wanbo High-Teche Co., Ltd. ist ein professioneller elektronischer Gerätehersteller, der R&D, Produktion und Verkäufe integriert und produziert: AOI-Testgerät, AI-Einsteckmaschine, lötende, Aufschmelzlöten, Verbindungsplattform, automatische Be- und Entladungs-Maschine, stapelnde Maschine, Eckenmaschine und andere Ausrüstung Welle; Das Lager hat Gebrauchtausrüstung: Panasonic-Platzierungsmaschine, Yamaha-Platzierungsmaschine, JUKI-Platzierungsmaschine, Samsungs-Platzierungsmaschine, inländische EZ-Durchlaufplatzierungsmaschine, inländische Plattformmaschinenplatzierungsmaschine, Druckmaschine, Aufschmelzlöten und andere Unterstützungsausrüstung; Das Lager hat Zusätze: Motoren, Bretter, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
Die Funktion des AOI-Testgeräts ist, PCBA-Brettsteuerdefekte Produkte zu ermitteln.
Nach dem Wellenlöten der BAD-Steckverbindung: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, Stift nicht heraus, etc.

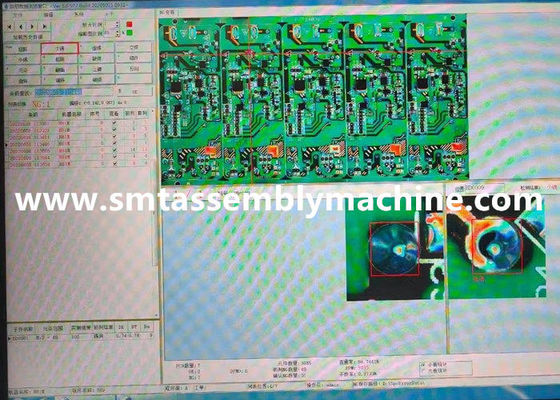

Nach SMT-Ofen: fehlende Teile, Versetzung, falsche Teile, Polaritätsrückseite, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
Geschichte von YAMAHA-Platzierungsmaschinenprodukten
1984: Die Abteilung YAMAHAS IM (intelligente Maschinerie) entwickelt erfolgreich die „Platzierungsmaschine“ und die Anfänge, die sie in Japan verkaufen
1987: Die YM4600S, die YM6000S und die YM6000T wurden an NEPCON JAPAN, Japan ausgestellt, und das YM1000D kam in den Handel
1988: YAMA-PLATZIERUNGS-MASCHINEN-SOEM „PHILIPS“ BEGINNT ÜBERSEEverkäufe
1989: Sichtausrichtungstechnologie - YM3000V kommt in den Handel
1990: Die Hyper Reihe - YM66S, YM84S, YM100VP - kam in den Handel
1993: Das YV112, ein voll-Sichtanerkennungsgerät, kam in den Handel
1994: Das YVL80 kommt in den Handel
1995: Das YV120 kommt in den Handel
1995: Das YV112II kommt in den Handel
1995: YV100, YVL88, YV86D, YV100D kommen in den Handel
1997: Volle Sichtanerkennungsgeräte - YV100II, YVL88II, YV64, YV112III und YV64D kommen in den Handel
1997: Kumulative Produktion von 5.000" Yamaha-“ Oberflächenbergmaschinen
1998: Kumulative Produktion von 2.000" PHILIPS-“ Oberflächenbergmaschinen
1999: Modulare Hochgeschwindigkeitsmaschinen – YV100X, YV88X, YV100XT und HSDX – kommen in den Handel
2000: Yamaha IM erwirbt Tenyru, Japan, ein berühmter Chipplatzierungs-Maschinenhersteller in Japan und stellt eine neue Firma, ich pulsieren, Japan wieder her
2000: Modulare Hochgeschwindigkeitsmaschine - YV180X und „PräzisionsDruck- Hochgeschwindigkeitsmaschine“ - YVP - fing Verkäufe an
2001: Kumulative Produktion von 10.000 Oberflächenbergmaschinen
2001: Modulare Hochgeschwindigkeitsmaschinen, YV100Xg, YV88Xg, YV100XTg, YV180Xg und HSDXg kommen in den Handel
2002: Modulare Minicomputer – DREI M „YT16“ und „Hochgeschwindigkeitsmaschine Druck der bleifreien Präzision“ – YVP-Xg kommen in den Handel
2003: Hybrides Seifenerz, HALB und SMTs hybride Platzierungsausrüstung - Würfel kommt in den Handel
2004: Modulare Ultra-hochgeschwindigkeitsmaschine YG200 kommt in den Handel
2004: Modulare Ultra-hochgeschwindigkeitszufuhr - YGD kommt 2005 in den Handel: „Modulare Hochgeschwindigkeitsmaschine“ - YG100 kommt in den Handel
2005: Modulares AOI-YGI kommt in den Handel
2005: Die Multifunktionsmaschine der modularen Ultra-hochpräzision – YG88 kommt in den Handel
2007: Die modulare Ultra-hochgeschwindigkeitsplatzierungsmaschine – YG300 kommt in den Handel
2008: Die modulare Hochgeschwindigkeitsplatzierungsmaschine – YG12 kommt in den Handel
2009: Die Multifunktionsmaschine der modularen Hochpräzision – YG12F kommt in den Handel
2009: Die modulare Ultra-hochgeschwindigkeitsplatzierungsmaschine – YS24 u. YS24X kommt in den Handel
2012: Die Platzierungsmaschine des Moduls YSM40 mit hoher Dichte wird gestartet
2013: Hochgeschwindigkeitsspender - YSD startete
2014: Die leistungsstarke kompakte Maschine des Druck- YCP10 und das Z: LEX werden leistungsstarke kompakte Druck- Maschine gestartet
2015: Die Ultra-hochgeschwindigkeitsplatzierungsmaschine YSM40 wird gestartet
2015: YSM20, Z.LEX startete offiziell
2016: Das schnellste YSM40R der Welt pro Einheitsbereich wurde freigegeben
2017: YSM10, YSM20R kam offiziell in den Handel.
Im Jahre 2019 wurde Maschine der Platzierung YRM20, die Spitzenleistungsultra-hochgeschwindigkeitsmodul-Platzierungsmaschine im Verkauf gesetzt.
SZ-X1 technische Parameter/X3 der Offline-optischen Inspektionsausrüstung AOI
Funktionsbeschreibung | |
Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
Kamera | Farbenreiche intelligente Digitalkamera |
Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungs-Geschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
Fernbedienung | Fernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen |
Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
Betriebssystem | Fachmann Windows7 |
Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
Pflichtenhefte | |
PWB-Größenstrecke | 50×50mm (Minute) ~430×330mm (maximal) |
PWB-Stärkestrecke | 0,3 bis 5 Millimeter |
PWB-Spannsystemrandfreigabe | SPITZE: 3,5 Millimeter-Unterseite: 3,5 Millimeter |
Maximales PWB-Gewicht | 3KG |
PWB-Flex | <5mm or="" 2=""> |
PWB-Spitze und Stellnetzhöhe | PWB-Oberseite: 30 Millimeter PWB-Unterseite: 60 Millimeter |
Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
Förderhöhe über dem Boden | 850 bis 920 Millimeter |
Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
Gerätgewicht | CA. 350KG |
Gerätformfaktor | 1070×900×1310mm (L×W×H) |
Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
