Produktdetails:
Zahlung und Versand AGB:
|

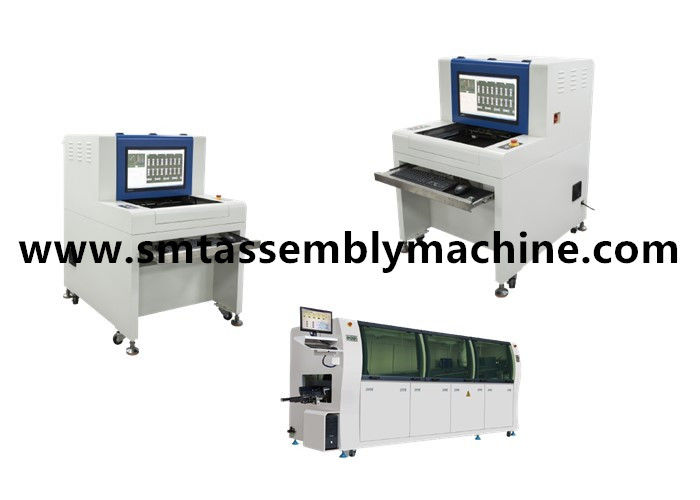

Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
---|---|---|---|
Maß: | 1070*900*1310mm | Kontrolle: | weg von der Plattenmaschine nachdem dem Wellenlöten |
Nachweismethode: | Statistiken arbeiten SPC | Entdeckungsabdeckung: | Fehler Umsatz |
Markieren: | PCBAS-smt aoi Maschine,Bluetooth-Kopfhörer-Brett smt aoi Maschine,Offline-AOI Machine |
Shenzhen Wanbo High-Teche Co., Ltd. ist ein professioneller elektronischer Gerätehersteller, der R&D, Produktion und Verkäufe integriert und produziert: AOI-Testgerät, AI-Einsteckmaschine, lötende, Aufschmelzlöten, Verbindungsplattform, automatische Be- und Entladungs-Maschine, stapelnde Maschine, Eckenmaschine und andere Ausrüstung Welle; Das Lager hat Gebrauchtausrüstung: Panasonic-Platzierungsmaschine, Yamaha-Platzierungsmaschine, JUKI-Platzierungsmaschine, Samsungs-Platzierungsmaschine, inländische EZ-Durchlaufplatzierungsmaschine, inländische Plattformmaschinenplatzierungsmaschine, Druckmaschine, Aufschmelzlöten und andere Unterstützungsausrüstung; Das Lager hat Zusätze: Motoren, Bretter, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
Die Funktion des AOI-Testgeräts ist, PCBA-Brettsteuerdefekte Produkte zu ermitteln.
Nach dem Wellenlöten der BAD-Steckverbindung: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, Stift nicht heraus, etc.
Nach SMT-Ofen: fehlende Teile, Versetzung, falsche Teile, Polaritätsrückseite, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
Ausrüstungsabgrenzungsmaschine und on-line-Maschine.
Offlinemodelle: Fleckenprodukte der Entdeckung X1, Einsteckprodukte der Entdeckung X3;
On-line-Modelle: Fotoentdeckungs-Fleckenprodukte der Kamera X5, Foto-Entdeckungs-Einsteckprodukte der Kamera X6.
Vollplatzierungsmaschine Fujifilm FUJI:
CP-Reihe, XP-Reihe, NXT-Reihe M3, M6- und AIMEX-Reihe, CP-Reihe
Die Modelle von Hochgeschwindigkeitsmodulmaschinen sind, wie folgt (Fujifilms Spitzenmaschinen):
NXT M3, M3S, M3 II, M3IIC, M3 III, M3 IIIC, M6, M6 II, M6 IIC, M6 III, M6 IIIC
NXT hat Generation NXT I/NXT II/NXT III/respectively NXT, Generation NXT II, Generation NXT III, erschien die erste Generation im Jahre 2004, erschien die zweite Generation im Jahre 2009, und die dritte Generation erschien im Jahre 2013.
Mittlere Geschwindigkeits- Multifunktionsmaschinenmodelle sind, wie folgt (XPF-Reihe): XPF-L, XPF-W, XPF-S, das im Jahre 2008 erschien.
CP-/xpreihenmodelle sind ältere Reihen der Fujifilm-Platzierungsmaschine, wie Einschließen von CP732/CP742/CP842 und von anderen Modellen,
Diese Reihe Modelle ist z.Z. in der Zirkulation auf dem Markt ist verhältnismäßig klein, das Jahr ist verhältnismäßig lang, die allgemeine Platzierungsfabrik verwendet kleiner, weil die Genauigkeit der Platzierung nicht zu hoch ist,
sind verhältnismäßig große Materialien, wie 0603 und oben, ist die gegenwärtige Platzierung des elektronischen Bauelements des Mainstreams 0402/0201 nicht ideal.
Die Modelle von Hochgeschwindigkeitsdrehkopfmaschinen sind, wie folgt (CP-Reihe, da der Name bedeutet, ist ein Fleckenmodell, das hauptsächlich CHIP) spielt:
CP6, CP642E, CP642ME, CP643E, CP643ME;
CP732, CP733, CP742E, CP742ME, CP743E, CP743ME;
CP842E, CP842ME
XP-Reihenmodelle XP241, XP242, XP243;
XP-Reihen werden in XP141E, XP241E, XP142E, XP242E, XP143E, XP243E unterteilt;
NXT-Reihe
Reihe Fujifilm NXT ist z.Z. das Mainstreammodell im Fujifilm-Markt, viele elektronischen Verarbeitungsfabriken wählen Modelle M3III/M6III zwei als die Wahl der elektronischen Verarbeitung.
Zur Zeit ist M3/M6 in die dritte Generation von mittleren/Hochgeschwindigkeitsmaschinen entwickelt worden, und viele Verarbeitungsanlagen im Markt werden benutzt, um Unterhaltungselektronik zu machen. Die minimale Platzierungsgenauigkeit kann bis 01005 und 0201 gesetzt werden.
AIMEX-Reihe
Reihe Fujifilm AIMEX gehört Fujifilms verhältnismäßig neuer Serie, und es gibt verhältnismäßig wenige in der Zirkulation im Gebrauchtwarenmarkt, entsprechend verschiedenen Produkten
Wählen Sie verschiedene Platzierungsköpfe, unterschiedlichen Platzierungskopf CPH entsprechend unterschiedlicher Platzierungsgeschwindigkeit und die Kapazität.
Fujifilm-Platzierungsmaschinen-Reihenmodelle sind zahlreich, sind Modelle auch, zusätzlich zur Fujifilm-Platzierungsmaschine zahlreich und GL, GP-Reihenmodelle, GL ist eine Zufuhr-Reihe, ist GP eine Druck- Maschinen-Reihe, aber der Industrie wird kleiner verwendet,
Die CP-Reihe ist die Reihe mit der größten Anzahl von Fujifilm-Modellen, und die NXT-Reihe ist z.Z. höchst verwendet auf dem Markt
Fujifilm-Platzierungsmaschine und Siemens, Panasonic-Platzierungsmaschine, gehört der Platzierungsmaschinenindustrie „Troika“, diese drei Marken der Platzierungsmaschine im Marktanteil ist auch das höchste,
Deshalb ist die Wahl der Platzierungsmaschine mit hohem Marktanteil, ob es technische Dienstleistungen oder Maschinenzusätze ist, verhältnismäßig einfach zu finden und es wird garantiert mehr für Nachverkäufe.
Gerätparameter und -konfiguration
Funktionsbeschreibung | |
Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
Kamera | Farbenreiche intelligente Digitalkamera |
Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungs-Geschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
Fernbedienung | Fernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen |
Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
Betriebssystem | Fachmann Windows7 |
Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
Pflichtenhefte | |
PWB-Größenstrecke | 50×50mm (Minute) ~430×330mm (maximal) |
PWB-Stärkestrecke | 0,3 bis 5 Millimeter |
PWB-Spannsystemrandfreigabe | SPITZE: 3,5 Millimeter-Unterseite: 3,5 Millimeter |
Maximales PWB-Gewicht | 3KG |
PWB-Flex | <5mm or="" 2=""> |
PWB-Spitze und Stellnetzhöhe | PWB-Oberseite: 30 Millimeter PWB-Unterseite: 60 Millimeter |
Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
Förderhöhe über dem Boden | 850 bis 920 Millimeter |
Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
Gerätgewicht | CA. 350KG |
Gerätformfaktor | 1070×900×1310mm (L×W×H) |
Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
