Produktdetails:
Zahlung und Versand AGB:
|

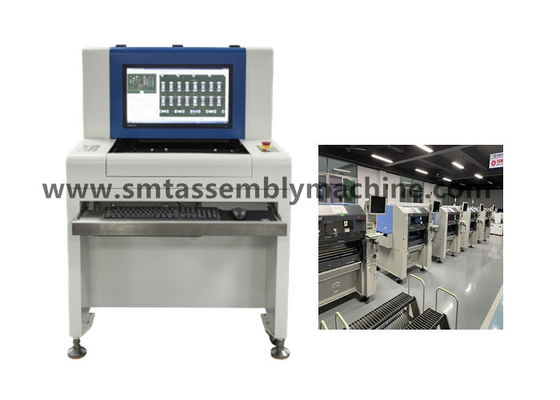

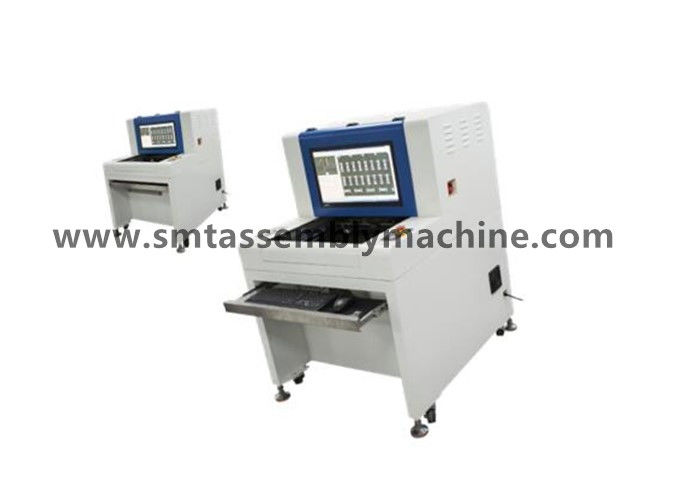

| Produktbezeichnung: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Abmessung: | 1070*900*1310mm | Kontrolle: | Inspektion der Leiterplatte nachdem dem Wellenlöten |
| Ermittlungsmethode: | Statistisches Modellieren | Entdeckungsabdeckung: | Fehlende Teile, verdreht |
Die Funktion der AOI-Prüfgeräte besteht darin, fehlerhafte PCBA-Boardkontrollprodukte zu erkennen.
Nach dem Wellenlöten des DIP-Plugins: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, nicht ausgeschalteter Stift usw.
Nach dem SMT-Ofen: fehlende Teile, Fehlausrichtung, falsche Teile, Polaritätsumkehrung, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten usw.
Ausrüstungsscheide und Online-Maschine.
Offline-Modelle: X1-Erkennungspatch-Produkte, X3-Erkennungs-Plug-in-Produkte;

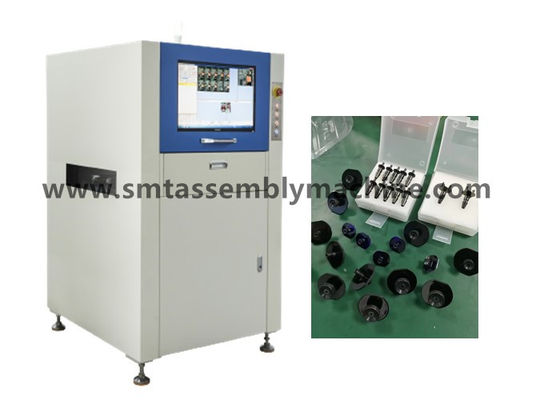

Online-Modelle: Produkte mit Patch für die Fotoerkennung der X5-Kamera, Plug-in-Produkte für die Fotoerkennung der X6-Kamera.
Leistungsstarke Softwarefunktionalität
◆ Farbextraktion, statistische Analyse ◆ Zeichenerkennung (OCR)
◆ IC-Brücke ◆ Schwarz-weiße spezifische Schwerkraftanalyse ◆ Helligkeitsanalyse
◆ Analyse der grafischen Ähnlichkeit ◆ Import von CAD-Daten
Konstruktion einer präzisen mechanischen Struktur
◆Hohe Steifigkeit der Maschinenbasis, ein angemessener mechanischer Schwerpunkt, geringe Schwingungen während des Betriebs, schönes und großzügiges Aussehen
◆Genaue Schraubleitbahn, Drahtbahn
◆ Präzisions-automatische Vorrichtung, einfaches und schnelles Laden und Entladen von PCB
◆Exzellente Montagetechnik, um den stabilen Einsatz und die lange Lebensdauer der gesamten Maschine zu gewährleisten.
Shenzhen Wanbo Hi-Tech Co., Ltd. ist ein professioneller Hersteller von elektronischen Geräten, der Forschung und Entwicklung, Produktion und Vertrieb integriert und produziert: AOI-Prüfgeräte, AI-Plug-in-Maschine, Wellenlöten,Rückflusslöten, Anschlussplattform, automatische Lade- und Entlademaschine, Stapelmaschine, Eckmaschine und sonstige Ausrüstung; Das Lager verfügt über gebrauchte Ausrüstung: Panasonic Platziermaschine,Yamaha-Verstellmaschine, JUKI Platziermaschine, Samsung Platziermaschine, inländische EZ-Pass-Platziermaschine, inländische Plattform-Platziermaschine, Druckmaschine, Reflow-Lötmaschine und andere Hilfsgeräte;Das Lager verfügt über Zubehör: Motoren, Platten, Laserköpfe, Zubehör FEEDER, Düsen usw.
Geräteparameter und Konfiguration
| Funktionale Spezifikationen | |
| Prüfungsplatte | SMT-Rückflussöfen Vorrückflussöfen, Nachschaltplattenprüfung, Wellenlötenvorlöten, Wellenlöten nachschaltplattenprüfung |
| Nachweismethode | Farbextraktion, statistische Modellierung, Vollfarbbildvergleich, automatische Einstellung von Parametern nach verschiedenen Detektionspunkten (z. B. Verschiebung, Polarität, Kurzschluss usw.) |
| Kamera | Vollfarbige digitale Kamera |
| Auflösung/Sichtbereich/Geschwindigkeit |
Optional: 25 μm/Pixel FOV: 40,70 mm X 30,90 mm Erkennungsgeschwindigkeit < 270 ms/FOV |
| Lichtquelle | LED-Lichtquelle mit hoher Helligkeit RRGB-Koaxialringturm (Farblicht) |
| Programmiermodus | Manuelles Schreiben, automatisches Einrahmen, Import von CAD-Daten und automatische Korrespondenzbibliotheken |
| Fernbedienung | Fernbedienung, Betrachtung, Start oder Stopp des Maschinenlaufens, Änderung von Programmen usw. jederzeit, überall, jederzeit, überall über das TCP/IP-Netzwerk |
| Barcode-System | Automatische Kameraerkennung und Übertragung von Barcodes (1D- oder 2D-Codes) und Multi-Mark-Funktion (einschließlich Bad Mark) |
| Servermodus | Mit einem zentralen Server können mehrere AOI-Datensätze zentral verwaltet werden |
| Betriebssystem | Windows7 Profi |
| Überprüfen Sie die Ausgabe des Ergebnisses | 22 Zoll LCD-Monitor |
| Systemspezifikationen | |
| PCB-Größenbereich | 50 × 50 mm (Min) ≈ 430 × 330 mm (Max) |
| PCB-Durchmesser | 0.3 bis 5 mm |
| Kantenfreiheit des PCB-Klemmsystems | Top:3.5 mm Boden:3.5 mm |
| Höchstgewicht der PCB | 3 Kilo |
| PCB-Flex | < 5 mm oder 2% der PCB-Diagonallänge |
| PCB-Ober- und Unternetzhöhe | PCB Oberseite: 30 mm PCB Unterseite: 60 mm |
| Fördersystem | Automatisches Öffnen und Zurückziehen von bilateralen Befestigungen, automatische Kompensation von PCB-Bogenverformungen |
| Höhe des Förderers über dem Boden | 850 bis 920 mm |
| Förderströmung / Zeit | PCB bewegt sich in Y-Richtung Ein-/Auslaufzeit: 2,5 Sekunden |
| Fahrer der X/Y-Plattform | Schraubmotor angetrieben, Positionierungsgenauigkeit < 20μm; Die Leiterplatte ist fest und die Kamera bewegt sich in X-Richtung |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1 KVA / nicht erforderlich |
| Gewicht des Geräts | Ungefähr 350 Kilo. |
| Formfaktor des Geräts | 1070 × 900 × 1310 mm (L × W × H) |
| Umgebungstemperatur und Luftfeuchte | 10 ~ 35 °C 35 ~ 80% RH (nicht kondensierend) |
| Sicherheit der Ausrüstung | Er erfüllt die CE-Sicherheitsnormen |
Tipp: Der fehlende Rahmen des Widerstands ist der gleiche Detektionsrahmen wie der falsche Teilrahmen, der hauptsächlich Seidenfilter erkennt.
