Produktdetails:
Zahlung und Versand AGB:
|

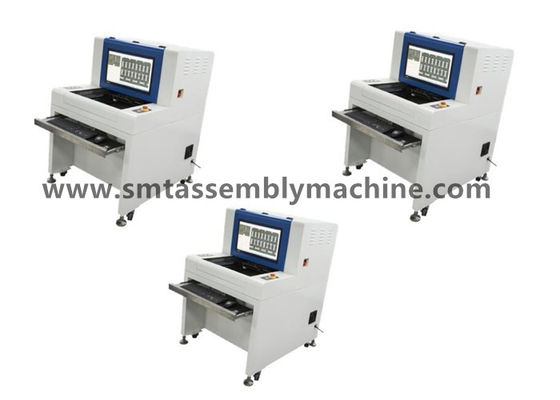

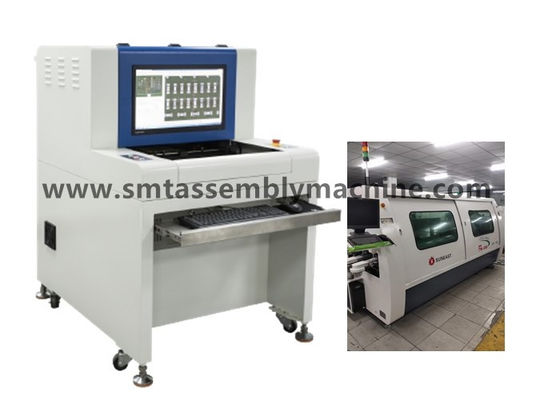

| Produktbezeichnung: | AOI-Testgerät | Modell: | SZ-X3 |
|---|---|---|---|
| Abmessung: | 1070*900*1310mm | Kontrolle: | Nach dem lötenden Ofen der Welle |
| Ermittlungsmethode: | Extraktion Farbe | Entdeckungsabdeckung: | weniger Zinn Ausgleich |
Shenzhen Wanbo Hi-Tech Co., Ltd. hält sich an das Prinzip der Aufrichtigkeit, Einfachheit, Pragmatismus und Bescheidenheit, hält sich an das Prinzip, die Wahrheit aus Fakten zu suchen, verwendet Produkte als Medium,und übernimmt die neue Form der Erstellung von IP-Diensten als Geschäftsphilosophie, bieten wir Kunden Lösungen, um den sozialen Wert des Unternehmens und des Teams zu realisieren.
Die Funktion der AOI-Prüfgeräte besteht darin, fehlerhafte PCBA-Boardkontrollprodukte zu erkennen.
Nach dem Wellenlöten des DIP-Plugins: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, nicht ausgeschalteter Stift usw.
Nach dem SMT-Ofen: fehlende Teile, Fehlausrichtung, falsche Teile, Polaritätsumkehrung, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten usw.
Ausrüstungsscheide und Online-Maschine.
Offline-Modelle: X1-Erkennungspatch-Produkte, X3-Erkennungs-Plug-in-Produkte;
Online-Modelle: Produkte mit Patch für die Fotoerkennung der X5-Kamera, Plug-in-Produkte für die Fotoerkennung der X6-Kamera.
Vorteile der AOI:
1) Überprüfbare Gegenstände
Nach dem Wellenlöten des DIP-Plugins: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, nicht ausgeschalteter Stift usw.
SMT: fehlende Teile, Fehlausrichtung, falsche Teile, Polarität umgekehrt, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten usw.
2) Leistungsstarke Software-Funktionen
◆Farbextraktion, statistische Analyse ◆Zeichenerkennung (OCR) ◆Farbdistanzanalyse
◆IC-Bridging ◆Schwarz-Weiß-Spezifische Schwerkraft-Analyse ◆Luminanz-Analyse
◆ Graphische Ähnlichkeitsanalyse ◆ CAD-Datenimport ◆ SPC-Statistikfunktion
◆ Betriebsmanagement ◆ Barcode-Scannen ◆ Offline-Programmierung
◆CAD-Datenfunktion ◆Automatische Identifizierung und Erkennung der Unterfläche ◆Mehrfacherkennung
◆ Mehrmaschinenverbindung ◆ Selbstgebaute Komponenten-Standardbibliothek ◆ Er kann tägliche, wöchentliche und monatliche Berichte erstellen und exportieren
◆Verbindbar mit mehreren Wartungsstationen
3) Präzisionsmechanische Konstruktion
◆Hohe Steifigkeit der Maschinenbasis, ein angemessener mechanischer Schwerpunkt, geringe Schwingungen während des Betriebs, schönes und großzügiges Aussehen
◆Genaue Schraubleitbahn, Drahtbahn
◆ Präzisions-automatische Vorrichtung, einfaches und schnelles Laden und Entladen von PCB
◆Exzellente Montagetechnik, um den stabilen Einsatz und die lange Lebensdauer der gesamten Maschine zu gewährleisten.
4) Stabile elektrische Steuerung
◆Servoantrieb, stabil und ausgereift
◆LS-Reife und stabile Bewegungssteuerung
◆EPIX - fortschrittliche Technologie zur Aufnahme und Verarbeitung von Bildern
◆OMRON verschiedene elektrische Geräte stabil, lange Lebensdauer
◆LAAP hochflexibles Schleppkettenkabel, dessen Lebensdauer 5 bis 8 Millionen Mal betragen kann
◆ Stabilität des Stromkreises, einfache Wartung, Sicherheit.
| Funktionale Spezifikationen | |
| Prüfungsplatte | SMT-Rückflussöfen Vorrückflussöfen, Nachschaltplattenprüfung, Wellenlötenvorlöten, Wellenlöten nachschaltplattenprüfung |
| Nachweismethode | Farbextraktion, statistische Modellierung, Vollfarbbildvergleich, automatische Einstellung von Parametern nach verschiedenen Detektionspunkten (z. B. Verschiebung, Polarität, Kurzschluss usw.) |
| Kamera | Vollfarbige digitale Kamera |
| Auflösung/Sichtbereich/Geschwindigkeit |
Optional: 25 μm/Pixel FOV: 40,70 mm X 30,90 mm Erkennungsgeschwindigkeit < 270 ms/FOV Standard: 20 μm/Pixel FOV: 32,56 mm × 24,72 mm Erkennungsgeschwindigkeit < 260 ms/FOV Optional: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Erkennungsgeschwindigkeit < 240 ms/FOV Optional: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Erkennungsgeschwindigkeit < 220 ms/FOV |
| Lichtquelle | LED-Lichtquelle mit hoher Helligkeit RRGB-Koaxialringturm (Farblicht) |
| Programmiermodus | Manuelles Schreiben, automatisches Einrahmen, Import von CAD-Daten und automatische Korrespondenzbibliotheken |
| Fernbedienung | Fernbedienung, Betrachtung, Start oder Stopp des Maschinenlaufens, Änderung von Programmen usw. jederzeit, überall, jederzeit, überall über das TCP/IP-Netzwerk |
| Barcode-System | Automatische Kameraerkennung und Übertragung von Barcodes (1D- oder 2D-Codes) und Multi-Mark-Funktion (einschließlich Bad Mark) |
| Servermodus | Mit einem zentralen Server können mehrere AOI-Datensätze zentral verwaltet werden |
| Betriebssystem | Windows7 Profi |
| Überprüfen Sie die Ausgabe des Ergebnisses | 22 Zoll LCD-Monitor |
| Systemspezifikationen | |
| PCB-Größenbereich | 50 × 50 mm (Min) ≈ 430 × 330 mm (Max) |
| PCB-Durchmesser | 0.3 bis 5 mm |
| Kantenfreiheit des PCB-Klemmsystems | Top:3.5 mm Boden:3.5 mm |
| Höchstgewicht der PCB | 3 Kilo |
| PCB-Flex | < 5 mm oder 2% der PCB-Diagonallänge |
| PCB-Ober- und Unternetzhöhe | PCB Oberseite: 30 mm PCB Unterseite: 60 mm |
| Fördersystem | Automatisches Öffnen und Zurückziehen von bilateralen Befestigungen, automatische Kompensation von PCB-Bogenverformungen |
| Höhe des Förderers über dem Boden | 850 bis 920 mm |
| Förderströmung / Zeit | PCB bewegt sich in Y-Richtung Ein-/Auslaufzeit: 2,5 Sekunden |
| Fahrer der X/Y-Plattform | Schraubmotor angetrieben, Positionierungsgenauigkeit < 20μm; Die Leiterplatte ist fest und die Kamera bewegt sich in X-Richtung |
| Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1 KVA / nicht erforderlich |
| Gewicht des Geräts | Ungefähr 350 Kilo. |
| Formfaktor des Geräts | 1070 × 900 × 1310 mm (L × W × H) |
| Umgebungstemperatur und Luftfeuchte | 10 ~ 35 °C 35 ~ 80% RH (nicht kondensierend) |
| Sicherheit der Ausrüstung | Er erfüllt die CE-Sicherheitsnormen |
Tipp: Der fehlende Rahmen des Widerstands ist der gleiche Detektionsrahmen wie der falsche Teilrahmen, der hauptsächlich Seidenfilter erkennt.
