Produktname: | AOI-Prüfgeräte | Modell: | SZ-X3 |
---|---|---|---|
Maß: | 1070*900*1310mm | Kontrolle: | Nach lötendem Ofen der Welle |
Nachweismethode: | Farbextraktion | Entdeckungsabdeckung: | Gleichen Sie, weniger Zinn aus |
Shenzhen Wanbo High-Teche Co., Ltd. befolgt das Prinzip der Aufrichtigkeit, der Einfachheit, des Pragmatismus und der Bescheidenheit, befolgt das Prinzip der suchenden Wahrheit von den Tatsachen, Gebrauchsprodukte als das Medium und nimmt die neue Form der Schaffung von IP-Dienstleistungen als die Geschäftsphilosophie an, versehen wir Kunden mit Lösungen, um den Sozialwert der Firma und des Teams zu verwirklichen.
Die Funktion des AOI-Testgeräts ist, PCBA-Brettsteuerdefekte Produkte zu ermitteln.
Nach dem Wellenlöten der BAD-Steckverbindung: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, Stift nicht heraus, etc.
Nach SMT-Ofen: fehlende Teile, Versetzung, falsche Teile, Polaritätsrückseite, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
Ausrüstungsabgrenzungsmaschine und on-line-Maschine.
Offlinemodelle: Fleckenprodukte der Entdeckung X1, Einsteckprodukte der Entdeckung X3;
On-line-Modelle: Fotoentdeckungs-Fleckenprodukte der Kamera X5, Foto-Entdeckungs-Einsteckprodukte der Kamera X6.

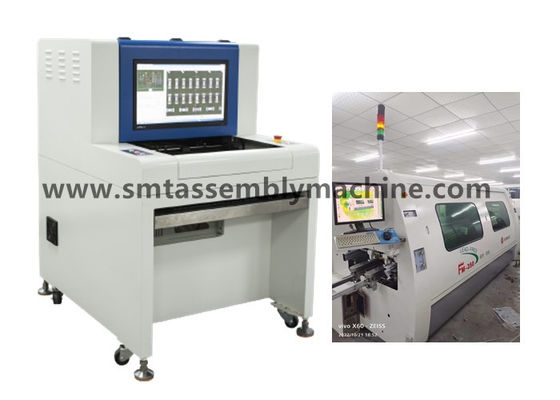

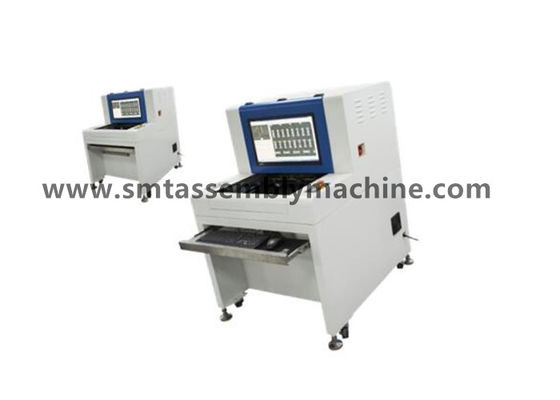

SZ-X1/X3 Offline-AOI Produkteinführung
1. AOI-Prinzip: setzen Sie moderne optische Prinzipien und Digitalkameratechnologie ein, um den ermittelten Gegenstand in der Realzeit zu schießen, das gefangengenommene Bild durch Computer und spezielle Software zu analysieren und zu verarbeiten, und erzeugen Sie automatisch Entdeckungsergebnisse.
2. AOI-Funktion: Effektive Aufklärungsrate AOI: mehr als 99% (manuelle Aufklärungsrate: ungefähr 70%);
Verringern Sie Arbeits: 2-4 Menschen/Fertigungsstraße, hohe Entdeckungs-Leistungsfähigkeit;
Durch die SPC-Funktion können die Prozessdefekte genau gezählt werden und können effektiv gesteuert werden;
Die Stabilität ist viel höher, als die des Arbeits-, langfristigen Gebrauches, die umfassenden Kosten erheblich verringert werden kann;
Es kann die umfassende Stärke der Firma erhöhen und die Gesamtwettbewerbsfähigkeit der Firma effektiv verbessern.
3. AOI-Vorteile:
1) Inspectable-Einzelteile:
Nach dem Wellenlöten der BAD-Steckverbindung: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, Stift nicht heraus, etc.
SMT: fehlende Teile, Versetzung, falsche Teile, Polaritätsrückseite, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
2) Starke Programmiereinrichtungen
◆Farbextraktion, statistische Analyse ◆Character Anerkennung (OCR) ◆Color Abstandsanalyse
◆IC, das ◆ Schwarzweiss-Dichteanalyse ◆Luminance Analyse überbrückt
◆Grafische Ähnlichkeitsanalyse ◆ CAD-Datenimport ◆ SPC Statistiken arbeiten
◆Off-line programmierendes Barcode ◆ Management der Operation waagerecht ausgerichteter Überprüfungs◆
◆Cad-Daten arbeiten ◆Automatic Identifizierung und Entdeckung der Grundfläche ◆ Multi-Plattenentdeckung
◆Multi-Maschinenverbindung ◆ selbst gebaut Teilstandardbibliothek ◆, das es tägliches erzeugen und exportieren kann, Wochenzeitung und monatliche Berichte
◆Kann an mehrfache Wartungsstationen angeschlossen werden
Funktionsbeschreibung | |
Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
Kamera | Farbenreiche intelligente Digitalkamera |
Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungsgeschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> Optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> Optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
Fernbedienung | Fernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen |
Ermitteln Sie die Abdeckungsart | Ausgleich, weniger Zinn, Kurzschluss, Verschmutzung, fehlende Teile, Gehrung, Stellungsmonument, stehende Seite, Leicht schlagen, falsche Teile, Schaden, sich hin- und herbewegende Höhe, Polarität, virtuelles löten, leeres Schweißen, Kleberspillage, Zinnloch, Stift nicht heraus, usw. |
Spezielle Eigenschaften | Mehrfache Programme laufen gleichzeitig, stützen automatisches Rückrufprogramm; drehende Teile 0-359° (in 1°) |
Minimale Teilprüfung | 10µm: 01005chip u. 0.3pitch IC |
SPC und Prozessregelung | Rekordtestdaten während des Prozesses und Statistiken und Analyse durchzuführen, irgendein Bereich können Produktionsstatus ansehen und Qualitätsanalyse und Ertrag Excel, Txt und andere Dateiformate |
Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
Betriebssystem | Fachmann Windows7 |
Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
Pflichtenhefte |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
