Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | AOI-Testgerät | Modell: | SZ-X1 |
|---|---|---|---|
| Abmessung: | 1070*900*1310mm | Kamera: | Intelligentes digitales der farbenreichen Kamera |
| Minimale Teilprüfung: | 01005chip u. 0.3pitch IC 10µm | Überprüfen Sie den Ergebnisertrag: | Lcd-Monitor 22 Zoll |
Shenzhen Wanbo Hi-Tech Co., Ltd. ist ein professioneller Hersteller von elektronischen Geräten, der Forschung und Entwicklung, Produktion und Vertrieb integriert und produziert: AOI-Prüfgeräte, AI-Plug-in-Maschine, Wellenlöten,Rückflusslöten, Anschlussplattform, automatische Lade- und Entlademaschine, Stapelmaschine, Eckmaschine und sonstige Ausrüstung; Das Lager verfügt über gebrauchte Ausrüstung: Panasonic Platziermaschine,Yamaha-Verstellmaschine, JUKI Platziermaschine, Samsung Platziermaschine, inländische EZ-Pass-Platziermaschine, inländische Plattform-Platziermaschine, Druckmaschine, Reflow-Lötmaschine und andere Hilfsgeräte;Das Lager verfügt über Zubehör: Motoren, Platten, Laserköpfe, Zubehör FEEDER, Düsen usw.
Die Funktion der AOI-Prüfgeräte besteht darin, fehlerhafte PCBA-Boardkontrollprodukte zu erkennen.
Nach dem Wellenlöten des DIP-Plugins: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, nicht ausgeschalteter Stift usw.
Nach dem SMT-Ofen: fehlende Teile, Fehlausrichtung, falsche Teile, Polaritätsumkehrung, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten usw.
Ausrüstungsscheide und Online-Maschine.
Offline-Modelle: X1-Erkennungspatch-Produkte, X3-Erkennungs-Plug-in-Produkte;
Online-Modelle: Produkte mit Patch für die Fotoerkennung der X5-Kamera, Plug-in-Produkte für die Fotoerkennung der X6-Kamera.

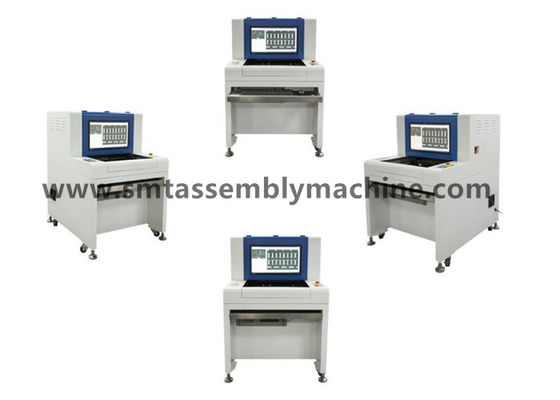

SZ-X1/X3Offline AOIEinführung des Produktes
1. AOI-Prinzip: Verwenden Sie moderne optische Prinzipien und Digitalkamera-Technologie, um das erfasste Objekt in Echtzeit zu fotografieren, das erfasste Bild durch Computer und spezielle Software zu analysieren und zu verarbeiten,und erzeugen automatisch Erkennungsergebnisse.
2. AOI-Funktion: Effektive AOI-Erkennungsrate: mehr als 99% (manuelle Erkennungsrate: etwa 70%);
Verringerung der Arbeitskräfte: 2-4 Personen pro Produktionslinie, hohe Erkennungswirksamkeit;
Durch die Zusammenfassung der Merkmale des Produkts können die Prozessfehler genau gezählt und wirksam kontrolliert werden.
Die Stabilität ist wesentlich höher als die der Arbeitskräfte, langfristiger Einsatz, die Gesamtkosten können erheblich reduziert werden;
Sie kann die Gesamtstärke des Unternehmens stärken und die allgemeine Wettbewerbsfähigkeit des Unternehmens effektiv verbessern.
| Funktionale Spezifikationen | |
| Prüfungsplatte | SMT-Rückflussöfen Vorrückflussöfen, Nachschaltplattenprüfung, Wellenlötenvorlöten, Wellenlöten nachschaltplattenprüfung |
| Nachweismethode | Farbextraktion, statistische Modellierung, Vollfarbbildvergleich, automatische Einstellung von Parametern nach verschiedenen Detektionspunkten (z. B. Verschiebung, Polarität, Kurzschluss usw.) |
| Kamera | Vollfarbige digitale Kamera |
| Auflösung/Sichtbereich/Geschwindigkeit |
Optional: 25 μm/Pixel FOV: 40,70 mm X 30,90 mm Erkennungsgeschwindigkeit < 270 ms/FOV Standard: 20 μm/Pixel FOV: 32,56 mm × 24,72 mm Erkennungsgeschwindigkeit < 260 ms/FOV Optional: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Erkennungsgeschwindigkeit < 240 ms/FOV Optional: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Erkennungsgeschwindigkeit < 220 ms/FOV |
| Lichtquelle | LED-Lichtquelle mit hoher Helligkeit RRGB-Koaxialringturm (Farblicht) |
| Programmiermodus | Manuelles Schreiben, automatisches Einrahmen, Import von CAD-Daten und automatische Korrespondenzbibliotheken |
| Fernbedienung | Fernbedienung, Betrachtung, Start oder Stopp des Maschinenlaufens, Änderung von Programmen usw. jederzeit, überall, jederzeit, überall über das TCP/IP-Netzwerk |
| Ermittlung des Abdeckungstyps | Verschiebung, weniger Zinn, Kurzschluss, Verschmutzung, fehlende Teile, Schiebe, stehendes Denkmal, seitliches Stehen, Umdrehen, falsche Teile, Schäden, schwimmende Höhe, Polarität, virtuelles Löten, leeres Schweißen,Leimverschütterung, Zinnloch, nicht aussteckend, etc. |
| Besondere Merkmale | Mehrfache Programme laufen gleichzeitig, unterstützen automatisches Abrufprogramm; 0-359° Drehteile (in 1°) |
| Mindestprüfung eines Teils | 10 μm:01005 Chip und 0,3 Pitch IC |
| Zusammenfassung der Merkmale und Verfahren | Aufzeichnung von Testdaten während des gesamten Prozesses und Durchführung von Statistiken und Analysen, jeder Bereich kann den Produktionsstatus und die Qualitätsanalyse anzeigen und Excel, Txt und andere Dateiformate ausgeben |
| Barcode-System | Automatische Kameraerkennung und Übertragung von Barcodes (1D- oder 2D-Codes) und Multi-Mark-Funktion (einschließlich Bad Mark) |
| Servermodus | Mit einem zentralen Server können mehrere AOI-Datensätze zentral verwaltet werden |
| Betriebssystem | Windows7 Profi |
| Überprüfen Sie die Ausgabe des Ergebnisses | 22 Zoll LCD-Monitor |
| Systemspezifikationen | |
Tipp: Der fehlende Rahmen des Widerstands ist der gleiche Detektionsrahmen wie der falsche Teilrahmen, der hauptsächlich Seidenfilter erkennt.
