Produktdetails:
Zahlung und Versand AGB:
|

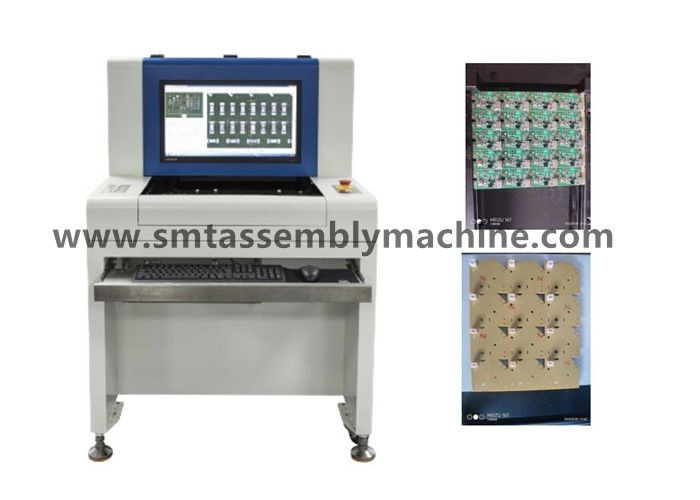

| Produktbezeichnung: | AOI-Testgerät | Modell: | SZ-X1 |
|---|---|---|---|
| Abmessung: | 1070*900*1310mm | Macht: | <1,5 kW |
| Gewicht: | 400 Kilo | Gewährleistung: | Eine Jahr-Garantie oder Stunden 1w |
Wanbo Hi-Tech ist ein professioneller Hersteller elektronischer Geräte, der Forschung und Entwicklung, Produktion und Vertrieb integriert und AOI-Prüfgeräte, Anschlussstationen, automatische Lade- und Entladeanlagen herstellt.,Stackmaschinen, Eckmaschinen und andere Ausrüstungen; Das Lager verfügt über gebrauchte Panasonic, Yamaha, JUKI, Samsung, gebrauchte Druckmaschinen, gebrauchte Nachlauflösung.
Mit den Grundsätzen von Aufrichtigkeit, Einfachheit, Pragmatismus und Bescheidenheit, der Einhaltung des praktischen Weges, der Verwendung von Produkten als Medium und der Annahme der neuen Form der Schaffung von IP-Diensten als Leitfaden,Wir bieten Kunden Lösungen, um den sozialen Wert des Unternehmens und des Teams zu realisieren..
Funktionsparameter
| SZ-X1 Produktspezifikation | ||
|
Prüfobjekte |
Programmiermodus | Automatischer CAD-Import von Daten für die Komponentenbibliothek |
|
Nach dem Rückfluss |
Komponente: falsche Teile, fehlende Teile, Polarität, Abweichung, Monument, Umkehrung, Beschädigung, Verbiegung, Außenseiter usw. Lötverbindungen: weniger Zinn, mehr Zinn, Zinnlöcher, Brücken, Zinnbeschichtung, falsches Zinn, Zinnperlen usw. |
|
| Mindest-Paet-Prüfung | Bei der Auflösung beträgt die Mindestmessnadel 03015 ((01005) chip& 0.3 Pitch IC | |
|
Nach dem Wellenlöten |
Weniger Zinn, mehr Zinn, Zinnloch, falsches Zinn, Brücke, Zinnschachtel, Zinnbedeckung usw. | |
QFP-Komponenten und Debugging entsprechen der Registrierung und Debugging der SOP, siehe "< Grundlegende Erkennungselemente für Wellenlöten>SOP" in Registrierung und Debugging.
Die Inspektion von DIP-Teilen, einschließlich der Positionierung von Pads, der Detektion von Nadeln, der Detektion von niedrigem Zinn, der Detektion von Füßen und der Detektion von Porosität, zeigt hauptsächlich Probleme mit Nadeln, Löt, Füßen und Porosität auf.Das Registrierungsformular lautet wie folgt::
Auf der obigen Abbildung ist das Eintragungsformular des DIP-Einzugs zu sehen, das nachstehend beschrieben wird:
| Komponente Typ | Ermittlung Artikel 1 | Beschreibung |
| DIP-Stücke | Weniger Zinn | Die Funktion des Aufbaus ist es, die Qualität von DIP-Teilen zu erkennen. |
Falschpositive in der Debug-Fenster deaktivieren.
Identifizieren von Änderungen: Klicken Sie nach dem Debug einer Komponente auf diese Schaltfläche, um den Standard zu aktualisieren.
Ersetzen: Klicken Sie nach dem Debug einer Komponente auf diese Schaltfläche, um den Standard zu ersetzen.
Schließen: Schließt das Debugging-Fenster
Nach Abschluss des Debugs starten Sie das Testen, nachdem die Einstellung des Modus auf Normal Test geändert wurde. Die Testdaten werden in der Anzeigeschnittstelle angezeigt:
Abkürzungs-Taste:
Ctrl: Drücken Sie "Ctrl", wenn mehr Daten vorhanden sind, um zu den nächsten zu springen.
Verschiebung: Kehrt zu den vorherigen Daten zurück.
Leerzeichen: Überspringen Sie auf die nächsten Allegro-Daten.
Numerische Tastatur: entspricht der NG-Bestätigungsliste.
Bereich A: Testen Sie das gesamte PCB-Diagramm, und das Zentrum des Kreuzes ist die NG-Position.
Zone B: Lage des NG-Elements.
Zone C: Normen für Komponenten.
Bereich D: Prüfresultate.
Zone E: Testergebnisse, ein Allegro und eine Ergebniszeile.
Bereich G: NG bestätigt die Abkürzung.
F-Bereich: NG-Ergebnis-Rückgabewert
Tipp: Der fehlende Rahmen des Widerstands ist der gleiche Detektionsrahmen wie der falsche Teilrahmen, der hauptsächlich Seidenfilter erkennt.
