Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | smt PWB-Förderer | Stromversorgung: | AC100-230V, 50Hz |
|---|---|---|---|
| Höhe des Förderers: | 900±20 (oder Benutzer spezifizierte) | Entwurf: | Modulär |
| Transportmittel: | Runder Gurt oder Ebene | Förderrichtung: | Left→right oder right→left |
| Hervorheben: | 50Hz SMT PWB-Förderer,Statischer SMT-PWB-Antiförderer |
||

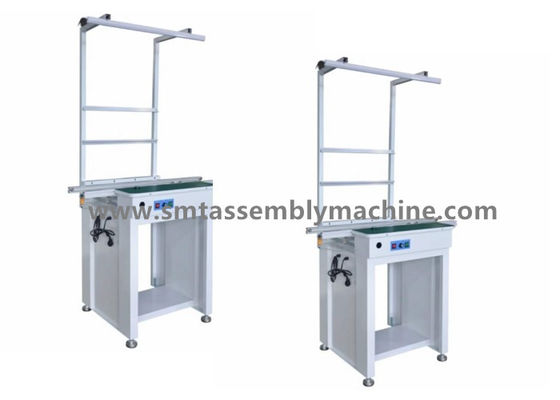

Übertragen Sie die Leiterplatte 0,5m 0,6m 1m 1,2m 1,5 Splice-Tisch mit Lichtstand
Anlegestation 0,5m0,6m1m1,2m1,5mSplicing-Tisch mit leichter Schraubbreite
Verwenden Sie antistatische Gummi-SMT-Dock 0,5m 0,6m 1,2m Splißtisch mit Lichtstand

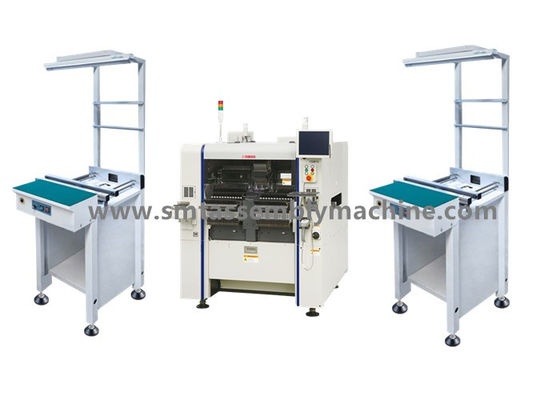

SMD-Befestigungsmaschine 0,5 m 0,6 m 1 m 1,2 m 1,5 m SMT-Dock Länge optionales Dock
PCB-Fahrband, SMT-PCB-Fahrband mit Lampe, Breitenschalter
Produktbezeichnung: SMT-PCB-Transporter, Verstellbarer Inline-Transporter für SMT-Leitung
Eigenschaften des SMT-Dockprodukts
Automatische manuelle zwei Arbeitsmodi, standardmäßige antistatische Arbeitsfläche.
Anti-statischer flacher Gurt, Aluminium-Profil-Leitbahn, um eine reibungslose Verbindung und einen reibungslosen Transport sicherzustellen.
Erweiterung des Mechanismus, damit die Schienen parallel zueinander liegen.
Ausgestattet mit Signalkommunikationsoberfläche, kann mit anderen Geräten online verbunden werden.
Standard-Lichttisch und Prozesskarton.
Elektronischer Drehzahlregler Drehzahlregelung, Transportgeschwindigkeit 0-2M/min einstellbar.
Alle Docks sind in der Breite von 650 mm und in der Höhe von 900 mm einstellbar.
Die Gesamthöhe mit Lichtstand ist 1850 mm einstellbar.
SMT-Patchstation (nicht kalibriert in verschiedenen Längen)
Technische Parameter
Übersetzt mit www.DeepL.com/Translator (kostenlose Version)
| Beschreibung | Diese Ausrüstung wird für die Verbindung zwischen SMT- und KI-Leitungen, das Joggen zwischen PCBs, die Inspektion, Prüfung oder manuelle Einfügung elektronischer Komponenten verwendet |
| Typ des Förderers | Runder Gurt oder flacher Gurt |
| Beförderungsgeschwindigkeit | 0.5 bis 20 m/min oder vom Benutzer angegeben |
| Stromversorgung | 100-230 V Wechselstrom (Nutzerangaben), Einphasen |
| Elektrische Belastung | Max. 100 Volt A |
| Höhe des Förderers | 900±20 (oder vom Benutzer angegeben) |
| Beförderungsrichtung | Links→rechts oder rechts→links |
Stromschalter:
Steuerung der Stromversorgung der gesamten Maschine, wenn das Anzeiglicht an ist, wird die Stromversorgung eingeschaltet.
2Die Schaltfläche Normal/Bypass ist (manuelle und automatische Umschaltung):
Im normalen Zustand ist es weiße Bewegung, und die Leiterplatte hält auf dem hinteren Sensor und wartet darauf, die Platte zu empfangen.
Wenn das Signal ist nach unten T aus dem Board, Bypass ist manuell, und das PCB-Board stoppt am Detektionssensor
Nach Abschluss der Sichtprüfung den PASS-Schalter abschalten und beim Empfang des Signals aussteigen.
3.Geschwindigkeitsknopf:
Bei der Anpassung der Beförderungsgeschwindigkeit auf dem Förderband (L bedeutet langsam, H bedeutet schnell)
Spezifikationsparameter
| Modellnummer |
Einheit für die Überwachung der Luftfahrt Einheit für die Überwachung der Luftverkehrssicherheit |
Einheit für die Überwachung der Luftverkehrssicherheit Einheit für die Überwachung der Luftverkehrssicherheit |
A-50AL/FCA-60AL A-80AL/FCA-100AL |
| Größe der Leiterplatte | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Abmessung | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Gewicht | 60 kg | 110 kg | 60 kg |
Wie es funktioniert:
Maschine in das Brett und hintere Maschine Brett Signal, drei photoelectric drücken die vordere und hintere Brett und die mittlere Halt, Detektionsfunktion,Nach der Erkennung hat PASS-Bedienungsknopf zu entscheiden, zu entlassen (manuell), aber auch mit automatischer Freigabe Funktion Taste ausgestattet, können Sie automatische / manuelle Bedienung wählen, entsprechend der tatsächlichen Produktionsbedürfnisse, um den Betrieb auszuwählen,der Stromfluss der Platte kann frei eingestellt werdenDie humanisierte Konstruktion dieser Maschine verbessert die Effizienz und reduziert die Arbeitskräfteverschwendung für Unternehmen und spart unnötige Investitionen.
Produktmerkmale
1- Schraubverbreitungsmechanismus, um sicherzustellen, daß die Transportspuren parallel zueinander liegen.
2. Der professionelle verschleißbeständige und antistatische Flachgurt und die spezielle Aluminiumprofilleitbahn werden verwendet, um eine reibungslose Verbindung und einen reibungslosen Transport zu gewährleisten.
3Standard ausgestattet mit Signalkommunikationsoberfläche, kann mit anderen Geräten online verbunden werden.
4Es gibt zwei Arbeitsmodi des automatischen Handwerks, und die standardmäßige antistatische Arbeitsplatte ist ausgestattet.
5- Optional Standard-Leuchttisch und Prozesskarton.
6. Verwenden Sie einen elektronischen Regler, um die Geschwindigkeit anzupassen, die Transportgeschwindigkeit ist 0-3M/min schrittlos einstellbar.
Beschreibung des Bedienfelds
Der FINISH-Knopf hat keine Selbstverriegelung und jeder Druck zeigt an, dass die Prüfung abgeschlossen ist.
Das PCB-Board geht vorbei und läuft weiter.
Die Taste PASS/CHECK ist nicht gedrückt
PASS-PCB-Board muss nicht überprüft werden, automatisch übergeben; Drücken
CHECK bedeutet, dass das PCB-Board manuell überprüft werden muss und mit FINISH verwendet werden muss.
POWER ist der Schalter, der gedrückt wird, um anzuschalten.
LICHT ist ein Lichtschalter.
Das Unternehmen vertreibt und vertreibt SMT-Ausrüstung und -Zubehör und liefert Samsung-Platziermaschinen, JUKI-Platziermaschinen,
FUJI Platziermaschinen, YAMAHA Platziermaschinen, Panasonic Platziermaschinen,
SANYO, SONY, PHILIPPS, HITACHI, GSM, MIRAI, IPULSE, CASIO, EVEST, UZUKI, CHINA PLACEMENT MACHINE, und auch für die Produktion von Produkten, die in den USA zum Verkauf kommen.
Spezielle Anpassung und sonstige mechanische Ausrüstung und Zubehör.
