Produktdetails:
Zahlung und Versand AGB:
|

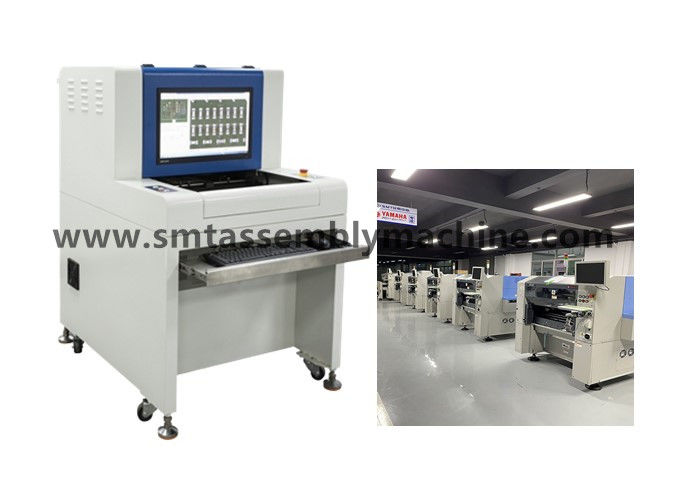

| Produktbezeichnung: | AOI-Testgerät | Modell: | SZ-X1 |
|---|---|---|---|
| Farbe: | Cremeweiß | Geschwindigkeit: | 8-13 Sekunden pro Tablette |
| PCB-Größe: | 50*50~ 430*330mm | Abmessung: | 1070*900*1310mm |
| Hervorheben: | Fettweiße AOI-Kontrollmaschine,PCBA-Brett AOI Inspection Machine |
||

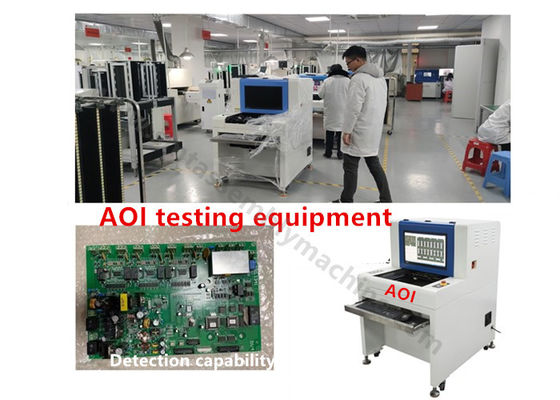

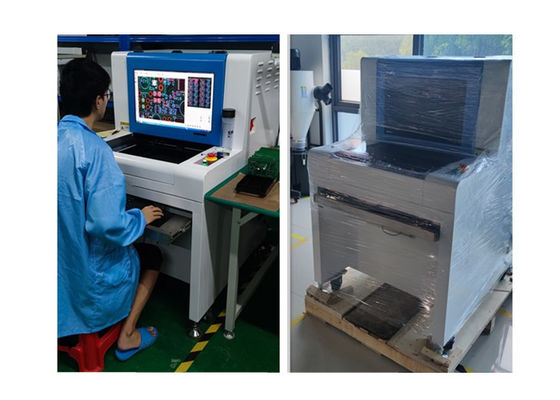

AOI-Inspektionsmaschine SMT-Patches und Inspektionsgeräte
1Einführung des Produktes
1. AOI-Prinzip: Verwenden Sie moderne optische Prinzipien und Digitalkamera-Technologie, um das erfasste Objekt in Echtzeit zu fotografieren, das erfasste Bild durch Computer und spezielle Software zu analysieren und zu verarbeiten,und erzeugen automatisch Erkennungsergebnisse.
2. AOI-Funktion: Effektive AOI-Erkennungsrate: mehr als 99% (manuelle Erkennungsrate: etwa 70%);
Verringerung der Arbeitskräfte: 2-4 Personen pro Produktionslinie, hohe Erkennungswirksamkeit;
Durch die Zusammenfassung der Merkmale des Produkts können die Prozessfehler genau gezählt und wirksam kontrolliert werden.
Die Stabilität ist wesentlich höher als die der Arbeitskräfte, langfristiger Einsatz, die Gesamtkosten können erheblich reduziert werden;
Sie kann die Gesamtstärke des Unternehmens stärken und die allgemeine Wettbewerbsfähigkeit des Unternehmens effektiv verbessern.
3. Vorteile der AOI:
1) Überprüfbare Gegenstände
Nach dem Wellenlöten des DIP-Plugins: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, nicht ausgeschalteter Stift usw.
SMT: fehlende Teile, Fehlausrichtung, falsche Teile, Polarität umgekehrt, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten usw.
Zweibeinige Polarstücke
Polarbelag, einschließlich polarer Beinbeiner, Dioden und anderer Komponenten, die ebenfalls übliche Bestandteile von Lötwerk nach dem Ofen sind.
Diese Art von Komponentenvorrichtung hat Polarität (Richtung), einige mit Seidenbildschirmdruck, und der Seidenbildschirmdruck ist meistens verschwommener Bildschirmdruck;
Einige haben Polaritätsmarkierungen, die meistens eine feste Fläche der Komponente darstellen.
In der obigen Abbildung ist das rote Feld der Hauptrahmen, das blaue Feld das weniger zinnige (leeres Schweißen, fehlende Teile),
Die lila Box ist die falsche Teilbox und die gelbe Box ist die Polarbox.
Wie in Abbildung (1) gezeigt, sind alle Sensoren für Widerstände wie folgt registriert und defaktiert:
| Typ der Komponente | Ermittlungsgegenstand | Beschreibung |
| Widerstand | Ontologische Rahmen | Die Funktion des Karosserierahmens ist die Positionierung und Verschiebung. |
| Weniger Zinnrahmen | Die Rolle des Lötraums besteht darin, den schleichenden Zustand des Lötverbindungs zu erkennen. |
|
| Leerer Schweißrahmen | Der Zweck des leeren Schweißrahmens besteht darin, festzustellen, ob die Schweißverbindung leer geschweißt wurde.Seine Registrierung und Debugging werden in < Grundlegende Erkennungspunkte für Wellenlöten>das "< Leere Schweißen> Luftschweißen" Algorithmus mit dem Algorithmus "COLOR" gezeigt. | |
| Falsche (fehlende) Box | Die Funktion des falschen Bauteilrahmens besteht darin, zu erkennen, ob die Lötverbindung das falsche Teil, die Seite, das stehende Denkmal und das weiße ist.Seine Registrierung und Debugging werden im "Error" Algorithmus beschrieben < Grundlegende Erkennungspunkte für das Wellenlöten>< Falsches Stück> mit dem "OCV" Algorithmus. |
Tipp: Der fehlende Rahmen des Widerstands ist der gleiche Detektionsrahmen wie der falsche Teilrahmen, der hauptsächlich Seidenfilter erkennt.
