Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Gebrauchtes JUKI FX-3 SMT-Chip-Mount | Modell: | JUKI FX-3 |
|---|---|---|---|
| Anwendbare Komponenten: | IC, BGA, TSOP, 0603 | PCB-Größe: | 410*360 mm |
| Gebrauch: | JUKI FX-3 universelle Schnittmaschine | Geschwindigkeit: | 90000 Chips/Stunde |
| Hervorheben: | Gebrauchtes JUKI-LED-Chipmontager,LED-Chip-Monter QC für das Power Board,90000 Chips/Stunde LED-Chip-Montage-Maschine |
||
Ausrüstungsbezeichnung: JUKI FX-3, JUKI FX-3L Platziermaschine, gebrauchte JUKI FX-3 Platziermaschine, FX-3RL gebrauchte Platziermaschine, JUKI FX-3RAL Modul 24-köpfige Hochgeschwindigkeitsplatziermaschine,FX-3RA große Modulplatziermaschine mit hoher Geschwindigkeit
Einführung in die Vorrichtung

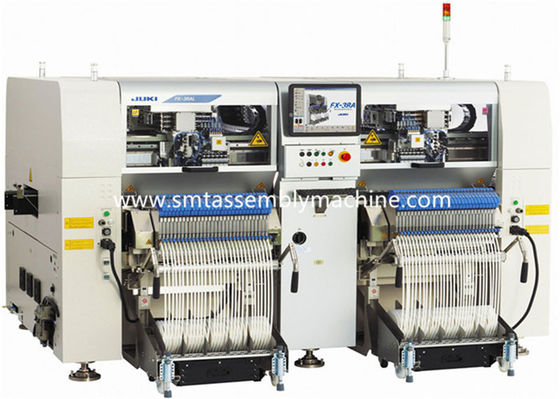

JUKI FX-3RL Platzierungsmaschine
Besonderheit
★ Chipelement 90.000CPH (0,040 Sek/Chip, optimale Bedingungen) 66,000CPH Chip (gemäß IPC9850) 0402 (01005) Chip - 33,5 mm Quadratelement (oder Diagonallänge 47 mm)
★ Laser-Identifizierung: ±0,05 mm (Boden 3o)
★ Mit einem neuen linearen Servomotor und einer vollständig geschlossenen Schleife ★ können ultra lange Substrate für LED-Beleuchtungsprodukte usw. hergestellt werden.
★ Die elektrische Gurtzufuhr und die mechanische Gurtzufuhr werden durch einen einheitlichen Wechselgerät geschaltet, und die Struktur von 2 Tabellen × 4 Wellenarme × 4 Platzierungsköpfe und 24 Saugdüsen
★6. Der Multi-kinetische Laser-Platzierungskopf der Düse wird gleichmäßig erkannt ★in Hochgeschwindigkeitsbewegung (on-the-fly), und das 15-Zoll große Touch-Display wird angezeigt
JUKI FX-3-Parameter
| Komponentenplatzierungsgeschwindigkeit (Chipkomponenten) | Unter optimalen Bedingungen: 0,040 Sek/Chip (90.000 CPH) * 4 Laser-Häufeköpfe × (24 Düsen) |
| Anzahl der Fütterungen: | Bis zu 120 Stück (bei Verwendung eines 8 mm-Gürtelzuführers) |
| *Die Platzierungsgeschwindigkeit variiert je nach Bedingungen | |
| Modellbezeichnung | Hochgeschwindigkeitsmodulare Platziermaschine FX-3RL |
| Größe des Substrats |
Modulhöhe L-Substrat (410 × 360 mm) ○ 510 × 360 mm) * ○ für L-breites Substrat Substrat des Typs XL (610 mm × 560 mm) ○ |
| Komponentenhöhe | 6mm-Spezifikationen ○ |
| Größe der Komponente | Lasererkennung 0402 (imperial 01005) |
| Komponentenplatzierungsgeschwindigkeit (Chipkomponenten) |
Chipkomponenten Optimale Bedingungen 0,040 Sek/Chip (90.000CPH) (IPC9850) 66.000CPH |
| Genauigkeit der Platzierung der Komponenten | Laser-Identifizierung ±0,05 mm (Cpk1 |
| Typ der Komponentenplatzierung | Bis zu 120 Typen (auf 8 mm Gurt umgewandelt) |
| Stromversorgung | Dreiphasige AC200~415V |
| Nennleistung | 8.5KVA/9.5kva |
| Luftdruck verwenden | 0.5 ± 0,05Mpa |
| Luftverbrauch (Standardzustand) | Maximal 150 L/min |
| Größe des Geräts (W×D×H**) |
L-Substrat 2,650 × 1,650 × 1,530 mm L-breites Substrat mit * 2,880×1,650×1,530 mm XL-Substrat mit einer Breite von 2880 × 1850 × 1530 mm |
| Gewicht |
L, L-breites Substrat ca. 3500 kg XL-Substrat ca. 3750 kg |
Andere neue und gebrauchte Maschinenmodelle der KG-Maschine:
JUKI KE-710
JUKI KE-720
JUKI KE-730
JUKI KE-740
JUKI KE-750
JUKI KE-760
JUKI KE-2000
JUKI KE-2010
JUKI KE-2020
JUKI KE-2030
JUKI KE-2040
JUKI KE-2050/2050L
JUKI KE-2060/2060L
JUKI KE-2070/2070M/2070E/2070L
JUKI KE-2080/2080L/2080M
JUKI KE-3010
JUKI KE-3020/3020VAM/3020VL/3020VM
JUKI FX-1/1R/1L
JUKI FX-2/2R/2L
JUKI FX-3/3R/3L/3RAL
JUKI FX-7R
JUKI RS-1R
JUKI RX-7R
JUKI JX100/100LED
JUKI JX200/200LED
JUKI JX300/300LED
JUKI SMT-Maschine Zubehör umfasst: alle Arten von Original, Haus Düsen, FEEDER, Boards, Laser, Magnetventile, Induktoren, Zylinder, Tankketten, etc.), Laserwartung,Aufbewahrung der Platten usw.
andere Modelle von neuen oder gebrauchten JUKI-SMT-Bauern:
Alle Ersatzteile von Juki SMT-Maschine können zur Verfügung gestellt werden.
