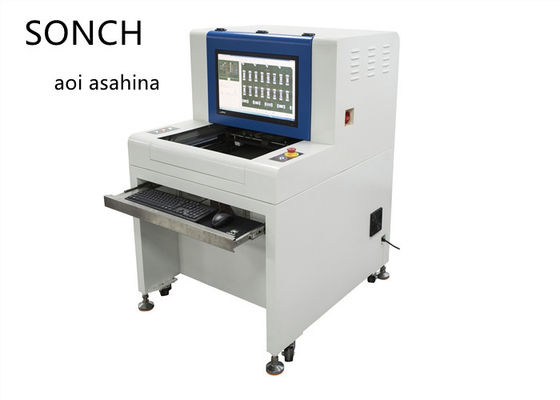

Megapixel-Kamera 3D AOI-Inspektionsmaschine RGB Hochgrau LED-Lichtquelle

SZ-X3 Produktspezifikation





Bildgebungssystem

Kamera: 5 Megapixel hochauflösende intelligente Industriekamera

Auflösung der Kamera Standardkonfiguration:15um/PixelFOV:38.0mm*30.0mm;optional:20um,10um

Lichtquelle:RRGB-Hochgrau LED-Lichtquelle



Prüfobjekte

Programmiermodus:Automatischer Import von CAD-Daten für die Komponentenbibliothek

Nach dem Rückfluss :

Komponente: falsche Teile, fehlende Teile, Polarität, Abweichung, Monument, Umkehrung, Beschädigung, Verbiegung, Außenseiter usw.

Lötverbindungen: weniger Zinn, mehr Zinn, Zinnlöcher, Brücken, Zinnbeschichtung, falsches Zinn, Zinnperlen usw.

Mindestmessung: Die Auflösung der Messnadel beträgt 03015 ((01005) Chip und 0,3 Tonhöhe IC

Nach dem Wellenlötverfahren: Weniger Zinn, mehr Zinn, Zinnloch, falsches Zinn, Brücke, Zinnschlauch, Zinnbedeckung usw.









Eigenschaften
1.Mit Wellen-Peak-Schweiß und SMT-Schweißpunkt und anderen Algorithmen zur Erfassung des Produktionsprozesses
2.Das CCD wird über der Spur platziert und das Bild unter der Linse aufgenommen
3.Mit Remote-Debugging und Programmierung, Nonstop-Debugging-Funktion
4.lesbarer 2D-Barcode ((Laser und Druck)
5.Offline-Inspektion für SMT
6.SPC verfügt über vollständige Funktionen, kann aus der Ferne Produktion schlechte Informationen sammeln und automatisch verschiedene Produktionsberichte erzeugen
7.A/B-Seiten automatische Schaltprogrammfunktion
8.Automatische Kompensationsfunktion für die Plattenbiegung.FPC anwendbar
