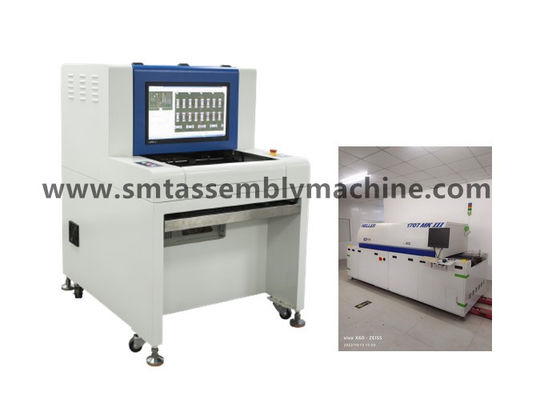

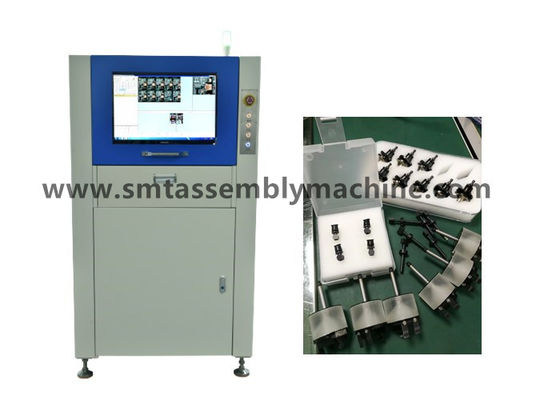

Produktname: | AOI-Testgerät | Modell: | SZ-X3 |
---|---|---|---|
Maß: | 1070*900*1310mm | Kontrolle: | Lampensendeleistung des Brettes LED |
Nachweismethode: | Zeichenerkennung | Entdeckungsabdeckung: | Inspektions-Lötmittelgelenk |
Markieren: | SZ-X3 AOI Inspection Machine,Oberflächenberg-Technologie AOI Inspection Machine,Aoi Inspection Smt Machine |
Shenzhen Wanbo High-Teches Co., Ltd. produziert AOI-Testgerät, AI-Einsteckmaschine, die lötende, Aufschmelzlötenlöten, Verbindungsplattform, automatischer Lader, Stapler, Eckenmaschine und andere Ausrüstung Welle;
Verkäufe von Gebraucht-mounters: Matsushita-mounters, Yamaha-mounters, JUKI-mounters, Samsungs-mounters, inländische EZ-Durchlauf mounters und inländische Plattform mounters, Druckmaschinen, Aufschmelzlöten lötende und andere Unterstützungsausrüstung;
Zusatzverkäufe: Motoren, Platten, Laser geht, Zusätze ZUFUHR, Düsen, etc. voran.
Starke Programmiereinrichtungen
1.Color Extraktion, statistische Analyse
Anerkennung 2.Character (OCR)
Analyse des Abstandes 3.Color
Hohlraumbildung 4.IC
5. Schwarzweiss-Dichteanalyse
Analyse 6.Luminance
Analyse der Ähnlichkeit 7.Graphic
Import der Daten 8.CAD
Statistiken 9.SPC arbeiten
Management des Niveaus 10.Operation
Scannen 11.Barcode
Programmierung 12.Offline
Funktion der Daten 13.CAD
Identifizierung 14.Automatic und Entdeckung der Grundfläche
Entdeckung 15.Multi-panel
Verbindung 16.Multi-machine
Teilstandardbibliothek 17.Self-built
18.It kann tägliches, Wochenzeitung und monatliche Berichte erzeugen und exportieren
Mechanischer Strukturentwurf der Präzision
Maschinenbasis der Starrheit 1.High, angemessener mechanischer Schwerpunkt, kleine Erschütterung während des Operations-, schönen und großzügigenauftrittes
Führungsschiene der Schraube 2.Precision, Drahtschiene
automatisches Befestigung 3.Precision, einfaches und schnelles Be- und Entladung PWB
Montagetechnik 4.Exquisite, zum des stabilen Gebrauches und des langen Lebens der ganzen Maschine sicherzustellen.
Shenzhen Wanbo High-Teche Co., Ltd. befolgt das Prinzip der Aufrichtigkeit, der Einfachheit, des Pragmatismus und der Bescheidenheit, befolgt das Prinzip der suchenden Wahrheit von den Tatsachen, Gebrauchsprodukte als das Medium und nimmt die neue Form der Schaffung von IP-Dienstleistungen als die Geschäftsphilosophie an, versehen wir Kunden mit Lösungen, um den Sozialwert der Firma und des Teams zu verwirklichen.
SZ-X1 technische Parameter/X3 der Offline-optischen Inspektionsausrüstung AOI
Funktionsbeschreibung | |
Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
Kamera | Farbenreiche intelligente Digitalkamera |
Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungs-Geschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
Fernbedienung | Fernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen |
Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
Betriebssystem | Fachmann Windows7 |
Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
Pflichtenhefte | |
PWB-Größenstrecke | 50×50mm (Minute) ~430×330mm (maximal) |
PWB-Stärkestrecke | 0,3 bis 5 Millimeter |
PWB-Spannsystemrandfreigabe | SPITZE: 3,5 Millimeter-Unterseite: 3,5 Millimeter |
Maximales PWB-Gewicht | 3KG |
PWB-Flex | <5mm or="" 2=""> |
PWB-Spitze und Stellnetzhöhe | PWB-Oberseite: 30 Millimeter PWB-Unterseite: 60 Millimeter |
Förderersystem | Automatische Eröffnung und Zurückziehen der bilateralen Befestigungen, automatischer Ausgleich verbiegender Deformation PWBs |
Förderhöhe über dem Boden | 850 bis 920 Millimeter |
Fördererfluß/-zeit | PWB bewegt sich in Zeit y-Richtung In/out: 2,5 Sekunden |
X-/Yplattformfahrer | Schrauben Sie Motorantriebs und Genauigkeit in Position bringen < 20=""> |
Stromversorgung/Luftdruck | AC230V 50/60 Hz weniger als 1KVA/nicht erfordert |
Gerätgewicht | CA. 350KG |
Gerätformfaktor | 1070×900×1310mm (L×W×H) |
Umgebende Temperatur und Feuchtigkeit | 10~35°C 35~80% relative Feuchtigkeit (kondensationsfrei) |
Ausrüstungssicherheit | Willigt mit CER-Sicherheitsnormen ein |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
