AOI SZ-X3 ermittelt Zinnverbindung zwischen PCBA-Teilstiften hinter dem Ofen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | AOI-Prüfgeräte | Modell: | SZ-X3 |
|---|---|---|---|
| Maß: | 1070*900*1310mm | Kamera: | Farbenreiche Kamera |
| Minimale Teilprüfung: | 01005chip 10µm | Überprüfen Sie den Ergebnisertrag: | LCD 22 Zoll |
AOI SZ-X3 ermittelt Zinnverbindung zwischen PCBA-Teilstiften hinter dem Ofen
AOI SZ-X1 ermittelt PCBA-Teilkurzschluß nach lötendem Ofen der Welle
Offline-aoi Inspektion Suppor t entfernt nach Verkäufe ser Vize- und on-line-Training
Oberflächentestgerät des bergtechnologiemaschinenbergs AOI, Prüfungspcba-Brett
Die Funktion des AOI-Testgeräts ist, PCBA-Brettsteuerdefekte Produkte zu ermitteln.
Nach dem Wellenlöten der BAD-Steckverbindung: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, Stift nicht heraus, etc.
Nach SMT-Ofen: fehlende Teile, Versetzung, falsche Teile, Polaritätsrückseite, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
Ausrüstungsabgrenzungsmaschine und on-line-Maschine.
Offlinemodelle: Fleckenprodukte der Entdeckung X1, Einsteckprodukte der Entdeckung X3;
On-line-Modelle: Fotoentdeckungs-Fleckenprodukte der Kamera X5, Foto-Entdeckungs-Einsteckprodukte der Kamera X6.

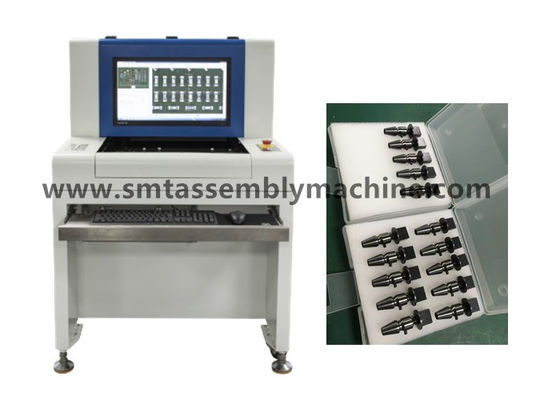

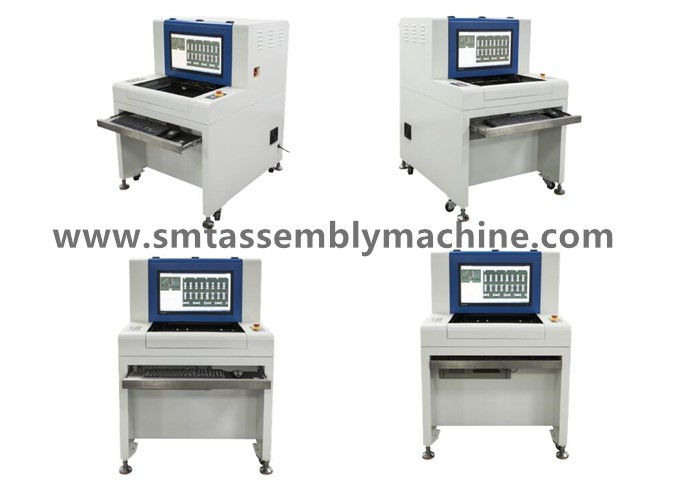

SZ-X1/X3 Offline-AOI Produkteinführung
1. AOI-Prinzip: setzen Sie moderne optische Prinzipien und Digitalkameratechnologie ein, um den ermittelten Gegenstand in der Realzeit zu schießen, das gefangengenommene Bild durch Computer und spezielle Software zu analysieren und zu verarbeiten, und erzeugen Sie automatisch Entdeckungsergebnisse.
2. AOI-Funktion: Effektive Aufklärungsrate AOI: mehr als 99% (manuelle Aufklärungsrate: ungefähr 70%);
Verringern Sie Arbeits: 2-4 Menschen/Fertigungsstraße, hohe Entdeckungs-Leistungsfähigkeit;
Durch die SPC-Funktion können die Prozessdefekte genau gezählt werden und können effektiv gesteuert werden;
Die Stabilität ist viel höher, als die des Arbeits-, langfristigen Gebrauches, die umfassenden Kosten erheblich verringert werden kann;
Es kann die umfassende Stärke der Firma erhöhen und die Gesamtwettbewerbsfähigkeit der Firma effektiv verbessern.
3. AOI-Vorteile:
1) Inspectable-Einzelteile:
Nach dem Wellenlöten der BAD-Steckverbindung: mehr Zinn, weniger Zinn, Zinnloch, Kurzschluss, Stift nicht heraus, etc.
SMT: fehlende Teile, Versetzung, falsche Teile, Polaritätsrückseite, Bruch, Verschmutzung, weniger Zinn, mehr Zinn, Kurzschluss, virtuelles Löten, etc.
| Funktionsbeschreibung | |
| Geprüfte Leiterplatte | SMT-Rückflutofen-vorrückflutofen, Nachstromkreisbrettinspektion, lötendes vor-Löten der Welle, Nachstromkreis-Brettinspektion der Welle lötende |
| Nachweismethode | Farbextraktion, statistisches Modellieren, farbenreicher Bildvergleich, automatische Einstellung von Parametern entsprechend verschiedenen Entdeckungspunkten (wie Ausgleich, Polarität, Kurzschluss, etc.) |
| Kamera | Farbenreiche intelligente Digitalkamera |
| Entschließung/Sichtweite/Geschwindigkeit |
Optional: FOV 25μm/Pixel: 40.70mm X30.90mm Entdeckungsgeschwindigkeit< 270ms=""> Standard: FOV 20μm/Pixel: 32.56mm×24.72mm Entdeckungsgeschwindigkeit<260ms> Optional: FOV 15μm/Pixel: 24.42mm X18.54mm Entdeckungsgeschwindigkeit< 240ms=""> Optional: FOV 10μm/Pixel: 16.28mm X12.36mm Entdeckungsgeschwindigkeit< 220ms=""> |
| Lichtquelle | Hohe des ringturms LED der Helligkeit RRGB KoaxialLichtquelle (Farblicht) |
| Programmierungsbetrieb | Manuelles Schreiben, automatische Gestaltung, CAD-Datenimport und automatische Korrespondenzbibliotheken |
| Fernbedienung | Fernbetrieb, Maschinenbetriebs-, -abänderungsprogramme, etc. überall jederzeit überall durch TCP/IP Netz jederzeit ansehen, beginnen oder stoppen |
| Ermitteln Sie die Abdeckungsart | Ausgleich, weniger Zinn, Kurzschluss, Verschmutzung, fehlende Teile, Gehrung, Stellungsmonument, stehende Seite, Leicht schlagen, falsche Teile, Schaden, sich hin- und herbewegende Höhe, Polarität, virtuelles löten, leeres Schweißen, Kleberspillage, Zinnloch, Stift nicht heraus, usw. |
| Spezielle Eigenschaften | Mehrfache Programme laufen gleichzeitig, stützen automatisches Rückrufprogramm; drehende Teile 0-359° (in 1°) |
| Minimale Teilprüfung | 10µm: 01005chip u. 0.3pitch IC |
| SPC und Prozessregelung | Rekordtestdaten während des Prozesses und Statistiken und Analyse durchzuführen, irgendein Bereich können Produktionsstatus ansehen und Qualitätsanalyse und Ertrag Excel, Txt und andere Dateiformate |
| Barcodesystem | Automatische Kameraanerkennung und Getriebe des Barcodes (1D oder 2D Code) und Multikennzeichenfunktion (einschließlich schlechte Note) |
| SERVER MODE | Unter Verwendung eines zentralen Servers können einige AOI-Dateien zentral gehandhabt werden |
| Betriebssystem | Fachmann Windows7 |
| Überprüfen Sie den Ergebnisertrag | 22 Zoll LCD-Monitor |
| Pflichtenhefte | |
Spitze: Der fehlende Rahmen des Widerstandes ist der gleiche Entdeckungsrahmen als der falsche Teilrahmen, der hauptsächlich Seidensiebung ermittelt.
