Produktname: | AOI-Prüfgeräte | Modell: | SZ-X1 |
---|---|---|---|
Garantie: | ein Jahr | Gewicht: | 360-410kg |
PCB-Größe: | Maximal 430 * 330 mm | Abmessungen: | 1070 x 900 x 1310 mm |
Markieren: | 1310 mm SMT-AOI-Maschinen,PCBA-Board-SMT-AOI-Maschinen |

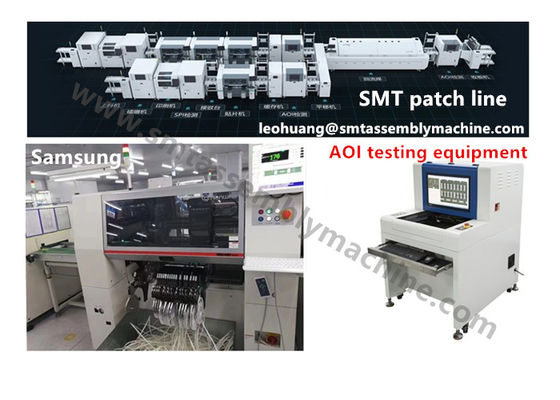

AOI-InspektionsmaschineSMT-Patches und Inspektionsgeräte
Betreten Sie die Komponenten-Standardproduktion: smt-Bestückungsmaschine
5.Standardregistrierung und Debugging
5.1 Kapazität
Kondensatoren, die häufigsten Komponenten in PCBA nach Öfen, Pick-Place-Maschine
haben keine Polarität.Der Komponentenstandard von Kondensatoren umfasst 1 Körperrahmen,
2 niedrige Zinnrahmen, 2 leere Lötrahmen, 2 fehlende Teilrahmen und 1 falscher Teilrahmen.
Das schematische Diagramm der Komponentenregistrierung lautet wie folgt: SMD-Bestückungsmaschine
In der obigen Abbildung ist das rote Kästchen der Körperrahmen, das gelbe Kästchen der falsche Teilrahmen,
die blaue Box ist der kleinere Zinnrahmen (leerer Lötrahmen und fehlender Teilrahmen),
und die Position des weniger Zinnrahmens ist im Grunde die gleiche wie der leere Lötrahmen und der fehlende Teilrahmen.
Das Registrierungsformular lautet wie folgt: SMD-Montagemaschine
Wie in Abbildung (1) oben gezeigt, alle Erkennungselemente für Kapazität.
Die Registrierung und das Debugging sind wie folgt: Pick-and-Place-Maschine
5.2.Widerstand
Der Widerstand, der nach dem Ofen eine häufigere Komponente in PCBA ist, hat keine Polarität.
Der Widerstandsregistrierungsstandard umfasst 1 Körperrahmen, 2 weniger Zinnrahmen, 2 leere Lötrahmen,
und 1 falscher Teil (fehlende Teile) Rahmen.Das schematische Diagramm seiner Komponentenregistrierung ist wie folgt:
Siehe die Abbildung oben, das rote Kästchen ist der Karosserierahmen, das gelbe Kästchen ist das falsche Teil (Fehlteile)-Kästchen,
die blaue Box ist der kleinere Zinnrahmen (leerer Lötrahmen),
und die Position des weniger verzinnten Rahmens und des leeren Lötrahmens und des fehlenden Teilrahmens sind grundsätzlich gleich.
Das Anmeldeformular lautet wie folgt:
Komponententyp | Erkennungsgegenstand | Bezeichnung |
Kapazität | Rahmen der Ontologie | Die Funktion des Körperrahmens besteht darin, zu positionieren und zu versetzen.Seine Registrierung und Fehlersuche werden im Algorithmus „<Grundlegende Erkennungselemente für das Wellenlöten ><Offset>Offset“ unter Verwendung des „NCC“-Algorithmus beschrieben. |
Weniger Blechrahmen | Die Aufgabe des Lötrahmens besteht darin, den Kriechzustand der Lötstelle zu erkennen.Seine Registrierung und Fehlersuche werden im Algorithmus „< Grundlegende Erkennungselemente für das Wellenlöten < Weniger Zinn>weniger Zinn“ unter Verwendung des „COLOR“-Algorithmus gezeigt. | |
Leerer Schweißrahmen | Der Leerschweißrahmen dient der Erkennung, ob die Lötstelle leergeschweißt wurde.Seine Registrierung und Fehlerbeseitigung werden in <Grundlegende Erkennungselemente für das Wellenlöten>dem „<Leerschweißen>Luftschweißen“-Algorithmus unter Verwendung des „FARBE“-Algorithmus gezeigt. | |
Falsche Teilekiste | Die Funktion des falschen Teilrahmens besteht darin, zu erkennen, ob die Lötstelle das falsche Teil ist, seitlich stehend, stehendes Denkmal und weiß.Seine Registrierung und Fehlerbehebung sind im „Fehler“-Algorithmus < Grundlegende Erkennungselemente für das Wellenlöten> „Falsches Teil“ unter Verwendung des „FARBE“-Algorithmus beschrieben. | |
Kiste mit fehlenden Teilen | Der Zweck des Rahmens für fehlende Teile besteht darin, zu erkennen, ob die Komponente fehlende Teile enthält.Seine Registrierung und Fehlersuche werden im Algorithmus „< Grundlegende Erkennungselemente für das Wellenlöten >< Fehlende Teile > Fehlende Teile“ unter Verwendung des „Histogramm“-Algorithmus beschrieben. |
