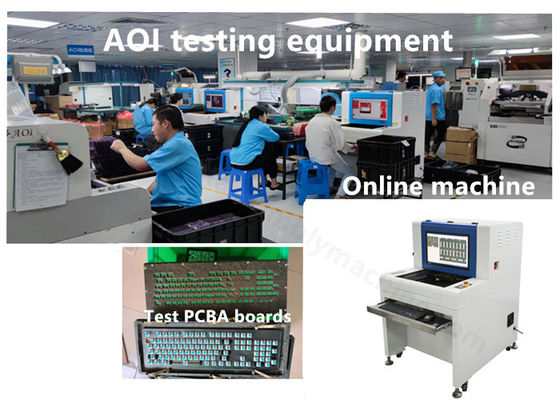

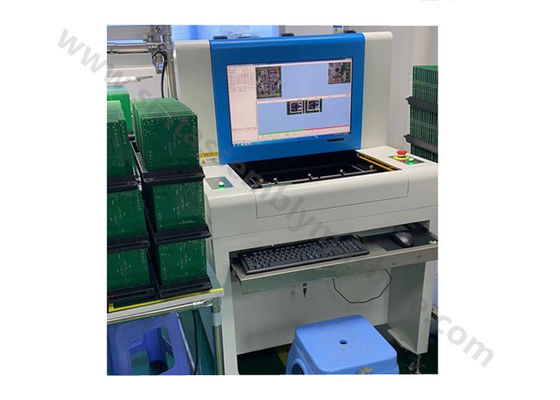

TCP IP AOI-Inspektionsmaschine für SMD-Bestückungsmaschinen zur Erkennung von PCBA-Produkten

AOI-InspektionsmaschineSMT-Patches und Inspektionsgeräte

CAD-Import

CAD wird automatisch von übergeordneter Software importiert

Nachdem die CAD-Daten importiert wurden, klicken Sie auf Felder zurücksetzen, um die Namen der einzelnen Felder zurückzusetzen

1) Komponentenort: Der Name des Komponentenorts des Standardbauteils im aktuellen Koordinatensystem.
2) X: Die Abszisse des Standardbauteils im mechanischen Koordinatensystem.SMT-Bestückungsmaschine
3) Y: Die Ordinate des Standardbauteils im mechanischen Koordinatensystem.
4) Winkel: Der Winkel der Standardkomponente im mechanischen Koordinatensystem.
5) Teilenummer: entspricht dem Teilenummernstandard im Werk, ein wichtiger Parameter der automatischen Komponentenverknüpfung.
6) Länge: Komponentenlänge.
7) Breite: Bauteilbreite.

[Anmerkung] Bei größeren Leiterplatten können die Koordinatenpositionen aller Komponenten durch zwei weit voneinander entfernte Komponenten (diagonal) ausgerichtet werden, indem Sie dies tun:SMD-Maschine SMD-Maschinen
Klicken Sie auf [Sperren] (der Name der Schaltfläche ändert sich in [Identifikationspunkt festlegen]),SMT-Maschine
Pick-and-Place-MaschineRichten Sie die Mitte der "Zehn" im FOV-Diagramm mit der Mitte der Komponente aus.

Klicken Sie dann im CAD-Importfenster auf [Identifikationspunkt setzen] und setzen Sie dann diagonal einen weiteren Identifikationspunkt auf die gleiche Weise.

Nach diesem Schritt ist es nicht erforderlich, [globaler Offset] zu verwenden, um die Komponentenposition genau zu machen.
Wechseln Sie zum Vorschaufenster, wenn der CAD-Import abgeschlossen ist:

Nachdem Sie die Feldnamen der CAD-Datenspalte festgelegt haben, wählen Sie „Weiter“, um die Daten entsprechend der tatsächlichen Situation zu konvertieren.

(Im Allgemeinen ist Standard ausreichend)AOI-Inspektionsmaschine

Wählen Sie dann Weiter aus, um das Bild der Komponente anzuzeigen
Symbolleiste:
1) 90 Grad im Uhrzeigersinn drehen: Das Spiegelbild wird um 90 Grad im Uhrzeigersinn gedreht.
2) 90 Grad gegen den Uhrzeigersinn drehen: Das Spiegelbild wird um 90 Grad gegen den Uhrzeigersinn gedreht.
3) Um 180 Grad drehen: Das Spiegelbild wird um 180 Grad im Uhrzeigersinn gedreht.
7) Fertigstellen: Nachdem das Bauteilbild eingestellt ist, laden Sie die CAD-Daten in das Programm.
8) Automatische Verlinkung nach gängigen Standards: Wenn ausgewählt,

die Daten werden automatisch mit den Standarddaten des gemeinsamen Standarddiagramms verknüpft.

Funktionsparameter
