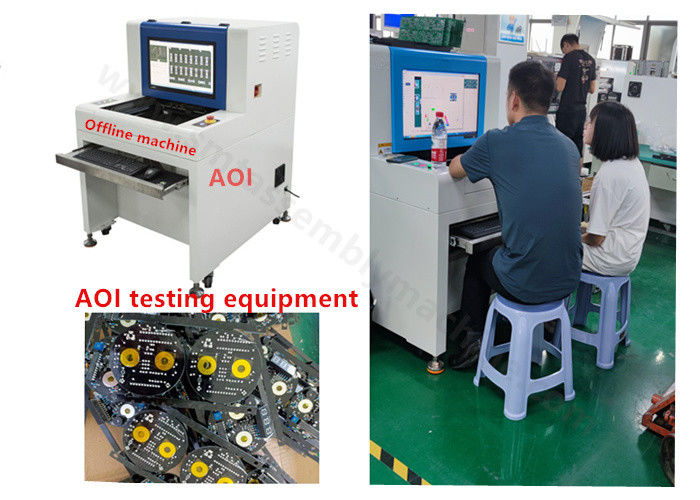

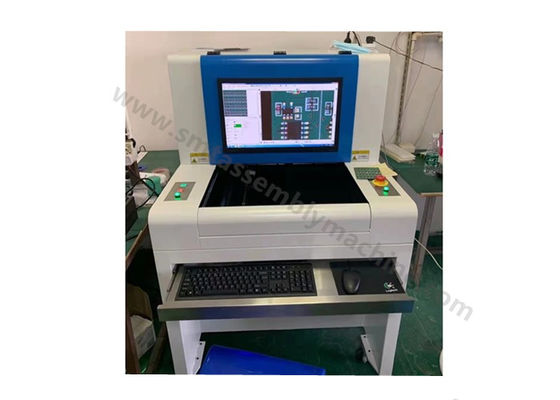

Produktname: | AOI-Prüfgeräte | Modell: | SZ-X1 |
---|---|---|---|
Kamera: | Kamera Smart Digital Vollfarbe | Dickenbereich: | 0,6 ~ 5,0 mm |
Maximales Maximales PCBA-Gewicht: | 3,1 kg ca | Bedingung: | Neu |
Markieren: | AOI-Inspektions-SMT-Montagemaschine,AOI-Test-SMT-Montagemaschine,Panasonic-Surface-Mount-Gerät |
SMT-Patches und Inspektionsgeräte
CAD-Import
CAD wird automatisch von übergeordneter Software importiert
Nachdem die CAD-Daten importiert wurden, klicken Sie auf Felder zurücksetzen, um die Namen der einzelnen Felder zurückzusetzen
1) Komponentenort: Der Name des Komponentenorts des Standardbauteils im aktuellen Koordinatensystem.
2) X: Die Abszisse des Standardbauteils im mechanischen Koordinatensystem.SMT-Bestückungsmaschine
3) Y: Die Ordinate des Standardbauteils im mechanischen Koordinatensystem.
4) Winkel: Der Winkel der Standardkomponente im mechanischen Koordinatensystem.
5) Teilenummer: entspricht dem Teilenummernstandard im Werk, ein wichtiger Parameter der automatischen Komponentenverknüpfung.
6) Länge: Komponentenlänge.
7) Breite: Bauteilbreite.
Nachdem Sie die Feldnamen der CAD-Datenspalte festgelegt haben, wählen Sie „Weiter“, um die Daten entsprechend der tatsächlichen Situation zu konvertieren.
(Im Allgemeinen ist Standard ausreichend)AOI-Inspektionsmaschine
Wählen Sie dann Weiter aus, um das Bild der Komponente anzuzeigen
Bildbereichsbeschreibung: Das obige Bild ist ein Rendering der Bauteilspiegelung, durch dieses Diagramm, verglichen mit dem tatsächlichen Bauteilbild, den CAD-Daten und den Bauteildaten entsprechen.
Symbolleiste:
1) 90 Grad im Uhrzeigersinn drehen: Das Spiegelbild wird um 90 Grad im Uhrzeigersinn gedreht.
2) 90 Grad gegen den Uhrzeigersinn drehen: Das Spiegelbild wird um 90 Grad gegen den Uhrzeigersinn gedreht.
3) Um 180 Grad drehen: Das Spiegelbild wird um 180 Grad im Uhrzeigersinn gedreht.
4) Horizontales Spiegeln: Spiegeln des Bildes horizontales Spiegeln des Bildes.
5) Vertikale Spiegelung: Ein vertikal gespiegeltes Bild des gespiegelten Bildes.
6) Vorheriger Schritt: Gehen Sie zurück zum vorherigen Schritt.SMT-Montagemaschine
7) Fertigstellen: Nachdem das Bauteilbild eingestellt ist, laden Sie die CAD-Daten in das Programm.
8) Automatische Verknüpfung nach gemeinsamen Standards: Wenn ausgewählt, werden die Daten automatisch mit den Standarddaten des gemeinsamen Standarddiagramms verknüpft.
[Anmerkung] Bei größeren Leiterplatten können die Koordinatenpositionen aller Komponenten durch zwei weit voneinander entfernte Komponenten (diagonal) ausgerichtet werden, indem Sie dies tun:
Klicken Sie auf [Sperren] (der Name der Schaltfläche ändert sich in [Identifikationspunkt festlegen]), richten Sie die Mitte der „Zehn“ im FOV-Diagramm an der Mitte der Komponente aus und klicken Sie dann im CAD-Importfenster auf [Identifikationspunkt festlegen] und Setzen Sie dann auf die gleiche Weise einen weiteren Erkennungspunkt diagonal.Nach diesem Schritt ist es nicht erforderlich, [globaler Offset] zu verwenden, um die Komponentenposition genau zu machen.
Wechseln Sie zum Vorschaufenster, wenn der CAD-Import abgeschlossen ist:
Funktionsparameter
SZ-X1 Produktspezifikation | ||
Testgegenstände |
Programmiermodus | CAD-Datenimport automatisch für Komponentenbibliothek |
Nach Rückflusskocher |
Komponente: Falsche Teile, fehlende Teile, Polarität, Abweichung, Denkmal, Umkehrung, Beschädigung, lc-Verbiegung, fremde Materie usw Lötstellen: weniger Zinn, mehr Zinn, Zinnloch, Überbrückung, Zinnbeschichtung, falsches Zinn, Zinnperle usw |
|
Minimaler Paet-Test | Je nach Auflösung beträgt die Mindestmessgröße 03015 (01005) Chips und 0,3-Pitch-ICs | |
Nach dem Wellenlöten |
Weniger Zinn, mehr Zinn, Zinnloch, falsches Zinn, Brücke, Zinnpckage, Zinnbett usw |
